钢托作为一种常见的金属支撑结构,广泛应用于医疗器械（如假牙基托）、工业设备（如机械零件托架）、建筑装饰（如石材背栓）等领域，其加工方法直接影响产品的精度、强度和使用寿命，钢托的加工涉及材料选择、成型、加工、表面处理等多个环节，需根据具体应用场景和性能要求选择合适的工艺，以下从材料准备到成品检验，详细阐述钢托的完整加工流程及关键技术要点。
材料选择与预处理
钢托的材料选择需综合考虑力学性能、耐腐蚀性、加工成本及应用环境，常用材料包括：
- 不锈钢：如304（通用耐蚀）、316L（生物相容性，用于医疗）、201（低成本，一般环境），通过冷轧或热轧制成板材、带材或棒材。
- 碳钢：如Q235（普通结构）、45#（中碳钢，强度较高），成本低但需防锈处理。
- 合金钢：如40Cr（调质后高强度），用于高负载场景。
材料预处理主要包括：
- 校平：通过校平机消除轧制过程中产生的板材弯曲或波浪变形，确保平面度（公差通常≤0.5mm/m）。
- 清洗：采用超声波清洗或化学清洗（如酸洗除锈、碱洗去油），去除表面油污、氧化皮，为后续加工提供洁净基面。
- 下料：根据钢托尺寸和形状，选择合适下料方式：
- 剪板：适用于直线切割，效率高（如剪板机剪切厚度≤12mm的板材，误差±0.1mm）。
- 激光切割：适合复杂轮廓（如异形医疗钢托），精度高（±0.05mm），热影响区小，但成本较高。
- 等离子切割：适用于中厚碳钢（厚度≥6mm），速度快，但切口粗糙度较差（需后续机加工）。
- 冲裁：批量生产简单形状（如矩形、圆形）时采用，通过模具一次成型，效率极高（如冲床冲裁公差±0.1mm）。
成型加工
成型是钢托加工的核心环节,旨在将平面材料转化为三维结构，常用工艺包括弯曲、冲压、折弯、拉深等，需根据钢托结构复杂度选择。
弯曲与折弯
- 折弯：使用折弯机通过模具对板材施加弯曲力，形成特定角度（如90°、V形、U形），需考虑材料回弹（不锈钢回弹率约2°-5°，碳钢约1°-3°），通过调整下模开口尺寸和折弯角度补偿，典型参数：折弯力计算公式为
F=650×t²×L/(V+T)（t为板厚，L为折弯长度，V为下模开口，T为材料抗拉强度）。 - 卷弯：用于加工弧形钢托（如圆弧形建筑装饰托架），通过三辊卷板机使板材弯曲成圆柱面或锥面，需多次进给成型，控制椭圆度≤1%D（D为直径）。
冲压成型
对于复杂结构（如带凸台、凹坑的工业钢托），采用冲压工艺：
- 落料与冲孔：复合模一次完成轮廓切割和孔加工，效率高（如冲孔公差±0.1mm，最小孔径≥板厚）。
- 拉深：将平板毛坯制成空心件（如医疗钢托的杯状基托），需计算拉深系数（首次拉深系数0.5-0.7），通过多次拉深和中间退火（碳钢退火温度650-700℃）防止开裂。
- 成型：利用凸模和凹模使材料局部变形，如压筋、翻边（翻边系数≥0.6，避免裂纹）。
3D成型（非主流）
对于小批量、高复杂度钢托（如个性化医疗定制托），可采用激光选区熔化（SLM）3D打印，直接通过金属粉末熔融成型，无需模具，但成本高且力学性能略低于传统锻造件。
表：常见钢托成型工艺对比
| 工艺 | 适用材料 | 最小弯曲半径 | 公差范围 | 生产效率 | 适用场景 |
|------------|----------------|--------------|------------|----------|------------------------|
| 折弯 | 不锈钢、碳钢 ≥1.5t | ±0.1mm | 高 | 简单角度构件 |
| 激光切割+折弯 | 不锈钢、薄碳钢 | 0.5t | ±0.05mm | 中 | 复杂轮廓、高精度 |
| 冲压 | 碳钢、不锈钢 ≥1.2t | ±0.1mm | 极高 | 批量简单/复杂形状 |
| 拉深 | 延展性好的金属 | 3-5t | ±0.2mm | 中 | 空心深腔构件 |

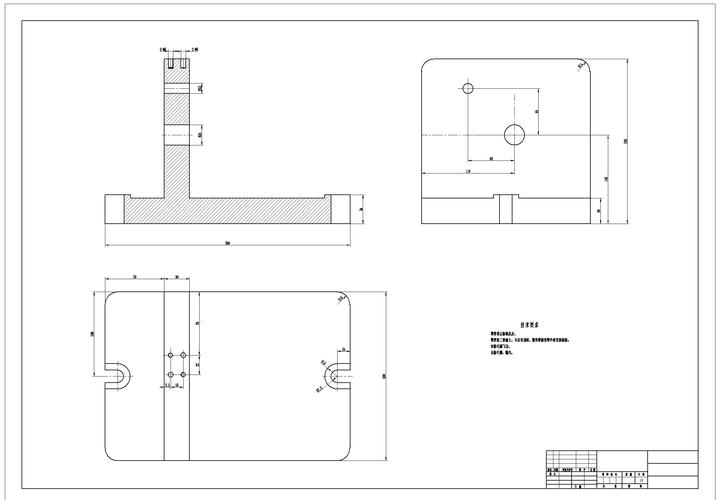

机械加工
对于精度要求高的钢托（如医疗假牙托的贴合面、工业托架的安装孔），需通过机械加工进一步细化尺寸和表面质量：
- 铣削：采用CNC铣床加工平面、曲面、沟槽，选用硬质合金刀具，转速800-3000r/min（不锈钢取低值，碳钢取高值），表面粗糙度可达Ra1.6-3.2μm。
- 车削：用于回转体钢托（如轴套类托架），通过卡盘夹持工件，车削外圆、端面、内孔，公差可达IT7级。
- 钻孔与铰孔：麻花钻孔后用铰刀精加工（铰孔余量0.1-0.3mm），确保孔径精度（H7级）和垂直度（≤0.05mm/100mm）。
- 磨削：对于高精度配合面（如医疗钢托的与牙龈接触面），采用平面磨削或外圆磨削，使用金刚石砂轮，表面粗糙度可达Ra0.8μm以下。
热处理
热处理可改善钢托的力学性能（如强度、硬度、韧性）和尺寸稳定性，根据材料和应用需求选择：
- 退火：碳钢完全退火（加热至Ac₃+30-50℃，保温后炉冷）消除加工硬化，改善切削性；不锈钢固溶退火（1050-1150℃水冷）提高耐蚀性。
- 正火：碳钢加热至Ac₃+30-50℃空冷，细化晶粒，提高强度和韧性，成本低于退火。
- 淬火+回火：中碳钢（如45#）淬火（840-860℃水冷）后高温回火（500-650℃），获得回火索氏体，综合力学性能好（硬度28-35HRC）。
- 时效处理：精密钢托（如仪器托架）在粗加工后进行人工时效（160-200℃，保温4-6小时），消除内应力，防止后续变形。
表面处理
钢托表面处理主要目的是防腐蚀、耐磨和美观，根据使用环境选择：
- 钝化：不锈钢钢托采用硝酸（20%-30%）钝化30分钟，形成致密氧化膜，提升耐蚀性（盐雾试验可达500-1000小时）。
- 电镀：碳钢钢托镀锌（厚度5-15μm）或镀铬（0.5-2μm），镀锌后需钝化处理；医疗钢托可镀钛（生物相容性）或氮化钛（金黄色装饰）。
- 喷砂：通过高速气流喷射石英砂（或钢砂）使表面粗糙化（Ra3.2-12.5μm），增强涂层附着力，同时消除毛刺。
- 电解抛光：不锈钢医疗钢托在电解液（如H₃PO₄+H₂SO₄）中阳极溶解，去除表面微观凸起，获得镜面效果（Ra≤0.4μm），减少细菌附着。
- 喷涂：碳钢钢托喷涂环氧树脂或聚氨酯（厚度50-100μm），颜色可选，适用于户外环境（耐候性3-5年）。
质量检测
钢托加工完成后需进行全检或抽检,确保符合设计要求：
- 尺寸检测：用游标卡尺（精度0.02mm）、千分尺（0.01mm）、三坐标测量仪（复杂曲面）检测长、宽、高、孔径、角度等，公差按GB/T 1804-2000（未注公差尺寸）或客户图纸要求。
- 表面质量：目视检查无裂纹、毛刺、划伤；用粗糙度仪检测表面Ra值；盐雾试验检测镀层耐蚀性（按ASTM B117标准）。
- 性能检测：硬度计检测洛氏/布氏硬度；拉力试验机测试抗拉强度和伸长率（碳钢Q235抗拉强度≥375MPa）；医疗钢托需做生物相容性测试（如细胞毒性、致敏性，符合ISO 10993）。
相关问答FAQs
Q1：钢托加工中如何控制弯曲变形？
A：控制弯曲变形需从工艺设计和操作两方面入手：①优化下料方向，选择轧制纤维方向垂直于弯曲轴线（避免弯裂）；②采用折弯机时，根据材料回弹率预折弯角度（如304不锈钢回弹3°，折弯时多折3°）；③使用带齿压料板或专用工装夹紧材料，防止滑动；④对于复杂形状，分步成型（先弯小角度再弯大角度），减少累计误差；⑤薄板（t≤1mm）采用空气弯曲（下模开口为板厚6-8倍），减少回弹；厚板（t＞3mm）采用V形折弯，增加支撑刚性。
Q2：医疗钢托与工业钢托的加工差异主要有哪些？
A：医疗钢托（如假牙基托）与工业钢托（如机械托架）在加工中存在显著差异：①材料：医疗钢托需生物相容性材料（如316L不锈钢、钛合金），工业钢托常用碳钢或304不锈钢；②精度：医疗钢托贴合面精度要求高（曲面轮廓公差±0.05mm），需CNC加工和3D扫描检测，工业钢托一般公差±0.1mm；③表面处理：医疗钢托要求极高光洁度和耐腐蚀性（电解抛光+钝化），工业钢托以防腐为主（镀锌/喷涂）；④清洁度：医疗钢托加工需在无尘环境，避免杂质残留，工业钢托无此要求；⑤检测：医疗钢托需额外做生物相容性、重金属析出等测试，工业钢托侧重力学性能和尺寸公差。
