印模材是口腔诊疗中获取口腔组织形态的关键材料，其使用方法的准确性直接影响修复体的适配性、治疗效果及患者体验，不同类型的印模材（如藻酸盐、硅橡胶、聚醚等）特性各异，但使用流程存在共性步骤，需严格遵循操作规范以确保印模质量，以下从术前准备、材料调拌、取模成型、取出检查到暂存处理,详细说明印模材的规范使用方法。
术前准备
- 患者沟通与评估：取模前需向患者解释操作流程，缓解紧张情绪；询问有无材料过敏史（如硅橡胶、藻酸盐过敏），检查口腔内情况（如牙龈出血、溃疡、残根等），必要时先行治疗。
- 器械与材料准备：根据修复需求选择印模材类型（如藻酸盐适用于简单修复，硅橡胶适用于精密种植），同时备好托盘（需与牙弓匹配，有足够间隙约2-3mm，边缘避开系带及隆起部位）、调拌碗、调拌刀、量勺、计时器、棉球、排龈线（必要时）、注射器（用于注射细节部位）及防护手套。
- 口腔清洁与隔湿：协助患者漱口，清除食物残渣；若唾液分泌较多，可放置棉球隔湿，或使用排龈线排龈（避免牙龈出血影响印模精度）。
材料调拌
印模材的调拌是关键环节，需精准控制粉液比例、调拌时间及速度，确保材料均匀无颗粒、流动性适中。
（图片来源网络，侵删）
| 印模材类型 | 粉液比例 | 调拌时间 | 调拌手法 | 注意事项 |
|---|---|---|---|---|
| 藻酸盐印模材 | 2:1（体积比，按产品说明） | 30-60秒 | “8”字或折叠式，避免混入空气 | 水温20-25℃，温度过高凝固加快；调拌后需立即使用，避免分层 |
| 硅橡胶印模材 | A:B=1:1（质量/体积比，基胶:催化剂） | 45-90秒 | 顺时针旋转搅拌，确保充分混合 | 肽型硅橡胶操作时间较长（3-5分钟），加聚型较短（1-2分钟），需快速就位 |
| 聚醚印模材 | A:B=1:1（体积比） | 30-60秒 | 轻柔搅拌，避免过度混入气泡 | 材料粘稠度高，需用专用枪式注射器；对湿度敏感，需在干燥环境下操作 |
调拌要点：材料需在1-2分钟内完成调拌并装入托盘，避免凝固后失去流动性；调拌碗、刀需清洁干燥，防止影响材料反应。
印模成型
- 托盘选择与材料装载：托盘需覆盖所有需取模的牙列及牙龈边缘（如全牙列托盘需包括唇、颊、舌侧黏膜）；藻酸盐材料用调拌刀均匀涂抹于托盘内（厚度约3-5mm），避免过薄导致撕裂或过厚引起患者不适；硅橡胶可先在托盘边缘注入少量材料，再用注射器注入牙体邻面、龈沟等细节部位。
- 放入口腔与就位：嘱患者头部前倾，托盘后牙区先接触口腔，前牙区轻压就位，避免反复移动（防止材料变形）；硅橡胶等弹性材料需保持稳定至完全凝固（期间嘱患者用鼻呼吸，避免吞咽或咳嗽）。
- 时间控制：不同材料凝固时间不同（藻酸盐2-3分钟，硅橡胶3-5分钟，聚醚2-4分钟），需用计时器严格计时，提前取出易导致变形，延迟取出易损伤黏膜。
印模取出与检查
- 取出方法：待材料完全凝固后，沿牙长轴方向轻轻旋转托盘，避免用力拉扯（尤其藻酸盐印模易撕裂）；若印模与组织紧密贴合，可使用分离剂或轻轻吹气破坏边缘封闭后取出。
- 质量检查：
- 完整性：印模无撕裂、缺损，牙体、牙龈形态清晰；
- 精度：边缘线连续，无气泡（尤其邻面、龈沟处），无脱模（材料未完全覆盖牙面）；
- 变形度：轻压印模无回弹，硅橡胶等弹性材料可缓慢回弹。
若不合格（如气泡、变形），需重新取模，避免影响后续修复体制作。

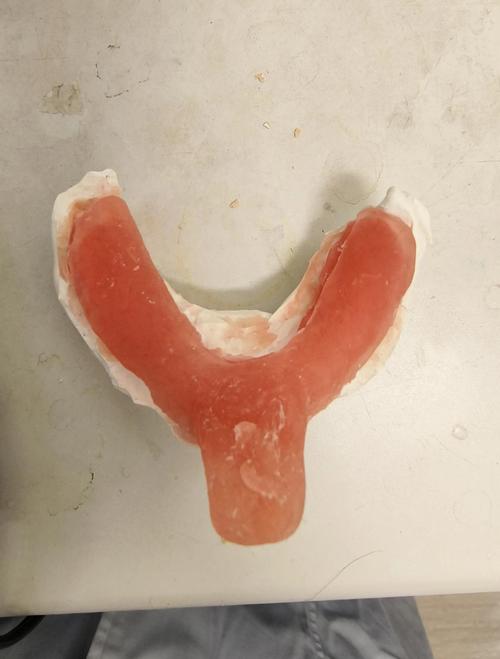

印模处理与暂存
- 消毒：为避免交叉感染，印模需用专用消毒剂（如戊二醛、次氯酸钠）浸泡5-10分钟（注意消毒时间过长可能导致材料变形，藻酸盐印模慎用含碘消毒剂）。
- 模型灌注：消毒后用清水冲洗，用超硬石膏（需调拌均匀，震荡排除气泡）从一侧倒入，直至完全覆盖印模；静置24小时后脱模，检查模型表面光滑、无气泡。
- 暂存：若需延迟灌注，可将印模放置于湿润环境中（如湿纱布+密封袋），避免干燥变形（硅橡胶可暂存24小时，藻酸盐需在30分钟内灌注）。
相关问答FAQs
Q1：印模材调拌时出现气泡，如何处理？
A：气泡会导致模型细节不清，需从调拌和装载环节预防：①调拌时避免过度搅拌，采用“折叠法”减少混入空气；②调拌后静置30秒，让大气泡自然上浮；③托盘内材料涂抹均匀，用注射器对牙体邻面、龈沟等细节部位二次注射，避免局部空缺；④若已产生气泡，可用细针轻挑排除或重新调拌。
Q2：取模时患者恶心反射严重，如何缓解？
A：恶心反射多因托盘后部刺激软腭或舌根引起，可采取以下措施：①术前沟通，指导患者用鼻呼吸，放松舌头；②选择长度合适的托盘（后缘不超过翼腭管前缘），或使用有孔托盘减轻刺激；③取模前用棉球蘸表面麻醉剂（如利多卡因凝胶）涂抹软腭及舌根（需注意患者过敏史）；④操作快速准确，缩短托盘在口腔内的时间（尤其藻酸盐等快速凝固材料）。
（图片来源网络，侵删）
