瓷贴面修复是目前口腔修复领域中针对牙齿美学问题及轻微缺损的常用微创技术,通过在牙齿表面粘贴一层薄薄的瓷修复体，改善牙齿颜色、形态、排列及大小，同时最大程度保留健康牙体组织，其修复方法涉及系统的临床操作流程和精密的技工室制作工艺，需严格遵循医学规范和美学原则，以确保修复效果的自然、稳定与持久。

瓷贴面修复的完整流程及方法细节

瓷贴面修复的成功依赖于严谨的术前设计、精准的牙体预备、规范的取模或数字化扫描、精细的技工室制作以及严谨的临床粘接，每个环节均需细致操作。

（一）术前评估与设计

修复前需进行全面评估,这是制定个性化修复方案的基础。

1. 口腔检查：通过视诊、触诊检查牙齿颜色（如四环素牙、氟斑牙、死髓牙变色）、形态（如过小牙、锥形牙、牙体缺损）、排列（如轻微扭转、间隙）、咬合关系（有无深覆颌、深覆盖、咬合创伤）、牙龈健康状况（有无牙周炎、牙龈萎缩、炎症），以及口腔卫生情况（牙菌斑、牙结石堆积程度）。
2. 影像学检查：拍摄根尖片和曲面断层片，排除牙根吸收、根尖周病变、牙隐裂等潜在问题，判断牙体组织量是否足够支持贴面修复。
3. 患者沟通：了解患者对修复效果的期望（如牙齿颜色、形态、微笑曲线等），结合口腔实际情况制定可行性方案，明确修复范围、材料选择（如长石瓷、二硅酸锂玻璃陶瓷等）、费用及治疗周期，必要时进行美学预构（如DSD数字微笑设计），帮助患者直观了解预期效果。
4. 适应症与禁忌症确认：

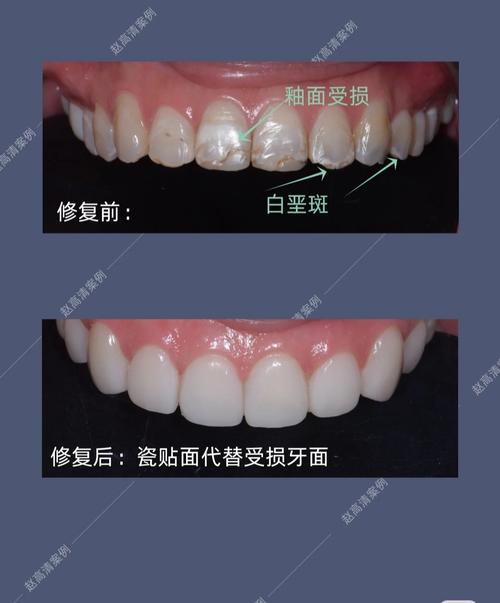

   • 适应症：牙齿表面着色（四环素牙、氟斑牙、龄变）、牙体缺损（釉质缺损、楔状缺损）、牙齿形态异常（过小牙、锥形牙、畸形中央尖）、轻微错位（扭转、间隙）、牙缝过大、前牙区美学区修复等。
   • 禁忌症：严重牙周病未控制者、夜磨牙或紧咬牙（未佩戴颌垫者）、牙体组织量过少（如釉质严重磨损）、口腔卫生差且无法配合维护者、咬合过紧可能导致贴面折裂者。

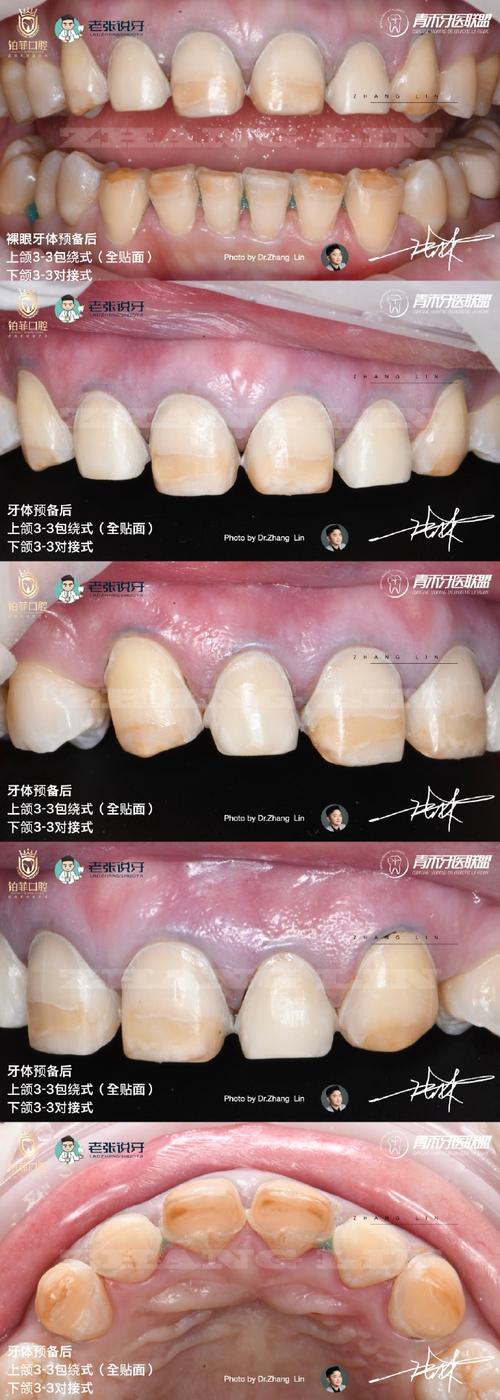

（二）牙体预备

牙体预备是瓷贴面修复的核心步骤,原则为“最小预备”，即在满足贴面固位和美观的前提下，尽可能保留健康牙体组织，通常预备量为0.5-0.8mm（唇/颊面），切端0.8-1.0mm（需覆盖切端时）。

1. 预备前准备：局部麻醉（对于敏感患者或需大量预备者）、放置排龈线（通常为肾上腺素棉线，排龈1-2周，暴露牙龈边缘，避免损伤牙龈），使用高速手机和金刚砂车针（如8901/8902锥形车针），喷水冷却。
2. 预备方式：
   • 唇/颊面预备：均匀磨除表层釉质，形成“浅凹形”或“平齐形”表面，边缘位于釉质内（避免暴露牙本质，减少术后敏感），边缘形态为浅凹形肩台或直角肩台，宽度0.5-0.8mm，边缘线清晰连续，避免台阶。
   • 邻面预备：根据接触区位置，磨除邻面部分釉质，形成“浅凹形”或“羽状”边缘，与邻牙分离，确保贴面就位空间（通常0.3-0.5mm），避免损伤邻牙。
   • 切端预备：若需改善切端形态或覆盖切端，则磨除切端1.0mm左右，形成“舌斜面”或“凹面”，与唇面平滑过渡。
3. 表面处理：预备完成后，用细砂车针修整尖锐线角，使用抛光杯和抛光膏进行初步抛光（提高粘接强度），然后用高压气枪彻底吹净牙面，隔湿（橡皮障或棉球隔离唾液）。

（三）取模或数字化扫描

获取精确的牙齿形态是制作高质量贴面的前提,传统取模与数字化扫描是目前主要方式。

1. 传统取模法：
   • 选择合适托盘（个别托盘更佳，确保取模完整无气泡），使用硅橡胶取模材料（如加聚型硅橡胶，分初模和终模两步），先取预备牙体，再取对颌牙及咬合关系，取模后立即灌注超硬石膏（确保模型精度）。
   • 注意事项：取模时动作轻柔，避免变形，预备区细节（尤其是边缘线）需清晰。
2. 数字化扫描法：
   • 使用口内扫描仪（如iTero、Trios、3Shape等）直接扫描预备牙体、对颌牙及咬合关系，获取三维数字模型，数据可传输至CAD/CAM系统进行设计和制作。
   • 优势：无需取模，减少患者不适，精度高，可实时预览修复效果，缩短制作周期。

（四）临时贴面制作

为保护预备后的牙体（避免敏感、继发龋、牙龈收缩），需在牙体预备后立即制作临时贴面。

1. 材料选择：自凝树脂（如Protemp 4）、光固化树脂预成贴面或3D打印临时贴面。
2. 制作方法：
   • 直接法：在预备牙体上涂布分离剂，用自凝树脂或流动树脂堆塑形态，待固化后修整边缘、调整咬合，抛光。
   • 间接法：在石膏模型上制作临时贴面，临床试戴粘接。
3. 注意事项：临时贴面边缘需密合，避免刺激牙龈；厚度均匀（约0.5mm），不影响咬合；颜色尽量匹配自然牙，避免患者美观不适。

（五）瓷贴面制作（技工室流程）

技工室根据临床获取的模型或数字数据,制作瓷贴面，需兼顾强度与美学。

1. 材料选择：
   • 长石瓷（如Vitablon Mark II）：透光性好，适合前牙美学区，但强度较低（抗弯强度约60MPa），适用于无咬合负担的前牙。
   • 二硅酸锂玻璃陶瓷（如e.max Press、IPS e.max CAD）：强度高（抗弯强度360-400MPa），可通过热压或CAD/CAM切削制作，兼顾强度与美观，适用范围更广。
   • 氧化锆陶瓷：强度极高（抗弯强度900-1200MPa），适合后牙或咬合负担大的情况，但透光性稍差，需结合饰面瓷使用。
2. 制作工艺：
   • 堆塑法：在石膏模型上用瓷粉分层堆塑（牙本质层、釉质层、透明层），烧结成型，适用于长石瓷贴面。
   • 热压铸造法：将块状瓷料放入铸型中，高温熔化后加压注入铸型，形成贴面形态，适用于二硅酸锂瓷。
   • CAD/CAM切削法：根据数字数据，用切削机直接切削瓷块，再上釉烧结，精度高，效率快，适用于二硅酸锂、氧化锆等材料。
3. 染色与上釉：根据邻牙颜色进行个性化染色（使用体瓷、釉瓷），调整透明度、荧光性，模拟天然牙的层次感，最后上釉烧结（或使用上釉釉料），形成光滑表面。

（六）试戴与粘接

贴面制作完成后,临床试戴是确保修复效果的关键步骤，需反复调整直至满意。

1. 试戴：
   • 就位检查：将贴面轻轻就位于牙体，检查有无就位障碍（如邻面接触过紧、边缘不贴合），调整后确保完全就位。
   • 边缘密合度：用探针检查贴面边缘与牙体间的间隙，用牙周探针探查有无悬突，必要时用硅橡胶试模检查边缘密合性。
   • 形态与颜色：从唇、舌、近中、远中多个角度观察贴面形态是否自然，与邻牙协调性，颜色是否匹配（自然光下比色），若有差异，需返回技工室修改（如染色、上釉调整）。
   • 咬合调整：嘱患者做正中咬合、前伸咬合、侧方咬合，检查有无咬合高点，用咬合纸标记，调磨至无早接触。
2. 粘接：
   • 牙面处理：用37%磷酸酸蚀牙体表面（釉质酸蚀30秒，牙本质酸蚀15秒），彻底冲洗、干燥，涂布粘接剂（如Single Bond Universal），光固化20秒。
   • 贴面内壁处理：用氢氟酸（5%-9%）酸蚀贴面内壁20秒，冲洗干燥，涂布硅烷偶联剂（如Monobond Plus），提升瓷与树脂的粘接强度。
   • 粘接剂涂布：在牙体和贴面内壁涂布双固化树脂粘接剂（如RelyX Veneer、Panavia SA Cement），将贴面就位于牙体，去除多余粘接剂，光固化40秒（分别照射唇面、舌面、近中、远中）。
   • 抛光：用抛光砂条、抛光杯精细抛光边缘和表面，去除粘接剂痕迹，恢复光泽。

（七）术后维护

瓷贴面的寿命与患者日常维护密切相关,需指导患者正确护理。

1. 日常清洁：使用软毛牙刷、含氟牙膏，采用巴氏刷牙法，避免横刷损伤贴面边缘；使用牙线清洁邻面，防止食物嵌塞和菌斑堆积。
2. 饮食注意：避免啃咬硬物（如坚果、螃蟹壳、冰块）、咬开酒瓶盖等，防止贴面折裂；减少食用深色食物（如咖啡、茶、红酒），避免色素渗透（若需食用，及时漱口）。
3. 定期复查：术后1周、3个月、6个月复查，之后每年1次，检查贴面边缘密合度、有无脱落、折裂，牙龈健康状况，口腔卫生情况，必要时进行专业洁牙（避免使用超声波洁牙机直接刮贴面表面，可用手工器械清洁）。

瓷贴面修复的常用材料特性对比

相关问答FAQs

Q1：瓷贴面能用多久？
A：瓷贴面的使用寿命受多种因素影响，通常为10-15年，维护良好者可达20年以上，影响因素包括：材料选择（二硅酸锂、氧化锆强度更高，寿命更长）、牙体预备质量（边缘密合度越高，继发龋风险越低）、患者维护情况（日常清洁、避免咬硬物）、咬合关系（有无夜磨牙、咬合创伤）、医生技术（粘接精度、咬合调整），若贴面出现脱落、折裂或边缘渗漏，应及时复诊处理，避免进一步损伤牙体。

Q2：瓷贴面和全瓷冠有什么区别？如何选择？
A：瓷贴面与全瓷冠的核心区别在于预备量和适应范围：

• 预备量：瓷贴面为“微创预备”，仅磨除牙齿表层0.5-1.0mm釉质；全瓷冠为“全覆盖修复”，需磨除1.5-2.0mm牙体组织（包括唇面、邻面、舌面、咬合面）。
• 适应症：瓷贴面适用于牙齿颜色、形态、轻微错位等问题，且牙体组织基本健康；全瓷冠适用于大面积牙体缺损、牙冠严重磨损、根管治疗后牙齿脆化、需恢复咬合功能的情况。
• 优缺点：瓷贴面保留更多健康牙体，术后敏感风险低，但固位力稍弱，对适应症要求严格；全瓷冠固位力强，可恢复咬合功能，但需磨除大量牙体，可能损伤牙髓。
  选择建议：若牙齿无明显缺损，仅美学问题，优先选择瓷贴面；若牙体缺损大、咬合异常，需选择全瓷冠，具体需结合口腔检查和医生专业判断。
