玻璃离子水门汀作为一种常用的口腔修复材料,因其良好的生物相容性、粘接性、氟释放能力及对牙髓的低刺激性，广泛应用于龋齿充填、窝沟封闭、垫底及暂时性修复等临床操作，正确的使用方法直接影响修复效果和使用寿命，以下从术前准备、操作步骤、注意事项及术后护理等方面详细说明其使用方法。
术前准备
-
患者沟通与评估
术前需与患者充分沟通，解释修复目的、预期效果及术后注意事项，了解患者过敏史（尤其是对甲基丙烯酸酯类材料过敏者需慎用），通过口腔检查评估龋坏程度、牙髓状态、咬合关系及口腔卫生情况，判断玻璃离子的适用性（如深龋近髓者需先行氢氧化钙垫底，避免刺激牙髓）。
（图片来源网络，侵删） -
器械与材料准备
- 器械：高速/低速手机、龋齿挖匙、探针、玻璃板、调拌刀、成形片、楔子、棉球、棉卷、吸唾器、光固化灯（用于光固化型玻璃离子）、抛光车针等。
- 材料：玻璃离子水门汀粉剂、液剂（根据类型分为传统型、树脂改性型、光固化型等）、洞漆或粘接剂（可选）、凡士林或隔离剂（保护牙龈）。
-
口腔隔离与消毒
使用橡皮障或棉卷隔湿，避免唾液、血液污染影响材料固化，操作区用碘伏或75%酒精消毒，冲洗后棉球隔干，注意保持术区干燥但不过度干燥（玻璃离子需一定的湿度固化，过度干燥可能影响粘接）。
操作步骤
玻璃离子的操作需严格遵循“粉液比例调拌—快速充填—及时固化”的原则，具体步骤如下（以传统型玻璃离子为例）：
洞型制备
- 去除腐质,制备抗力形和固位形（如盒状洞形、倒凹等），边缘保留短斜面（增加粘接面积）。
- 深龋近髓时,用氢氧化钙垫底（厚度≥1mm），避免玻璃离子直接接触牙髓。
- 清理洞型,用温水冲洗，棉球隔干（避免使用气枪吹干，防止牙面脱水）。
牙面处理（可选）
对敏感牙面或牙本质,可涂布牙本质处理剂（如10%聚丙烯酸），10-15秒后冲洗隔干，增强粘接效果；但对于牙釉质，通常无需处理，玻璃离子可与其发生化学粘接。

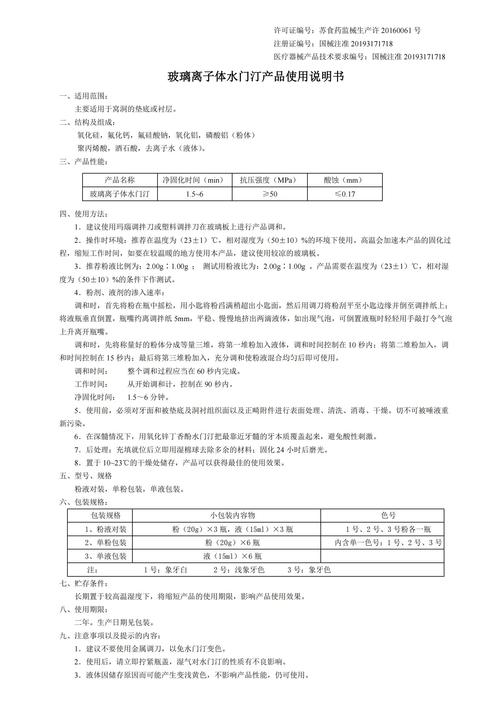

材料调拌
- 粉液比例：严格按说明书比例取粉（通常为1:1或3:4，体积比），粉剂过多会导致材料脆性增加，过少则强度下降。
- 调拌方法：将粉剂分次加入液剂中，用调拌刀沿玻璃板单向旋转调拌，30秒内完成调拌至均匀膏状（无颗粒感，拉丝长度1-2cm为宜），调拌时间过长会导致材料固化过快，影响操作时间。
充填修复
- 充填时机：调拌完成后需在2-3分钟内完成充填（传统型工作时间约3-5分钟，树脂改性型可延长至5-8分钟），避免材料凝固后失去可塑性。
- 分层充填：对于深洞或大面积缺损，需分层充填（每层厚度≤2mm），每层用充填器轻压密合，确保材料与牙体紧密贴合，光固化型需每层光照40-60秒（距离材料表面1mm）。
- 成形与边缘处理：使用成形片和楔子恢复邻面形态，去除多余材料，边缘修整至与牙面平整，避免悬突刺激牙龈。
修形与抛光
- 材料初步固化后（传统型约3-5分钟，光固化型光照后即可），用雕刻器去除多余部分，恢复牙体外形和咬合关系。
- 待材料完全固化（传统型需10-15分钟，光固化型光照后即可），用细粒度抛光车针或抛光膏进行抛光，提高表面光滑度，减少色素沉着和菌斑附着。
注意事项
- 操作时间控制：玻璃离子固化时间短，调拌后需快速操作，避免材料在调拌板上凝固，未用完的材料应丢弃，不可再次使用。
- 环境湿度管理：操作时需保持术区干燥，但避免过度干燥（如气枪长时间吹干），玻璃离子的固化依赖材料与牙体间的水分，适当湿度可促进离子交换和粘接。
- 材料保存：粉剂需避光、防潮保存（开封后密封），液剂避免污染，使用后立即盖紧瓶盖；储存温度建议为20-25℃，过高或过低温度会影响材料性能。
- 禁忌症：牙髓炎、根尖周炎需先进行根管治疗；咬合紧、受力大的部位（如后牙）需选用高强度的树脂改性型玻璃离子，必要时联合钉加固。

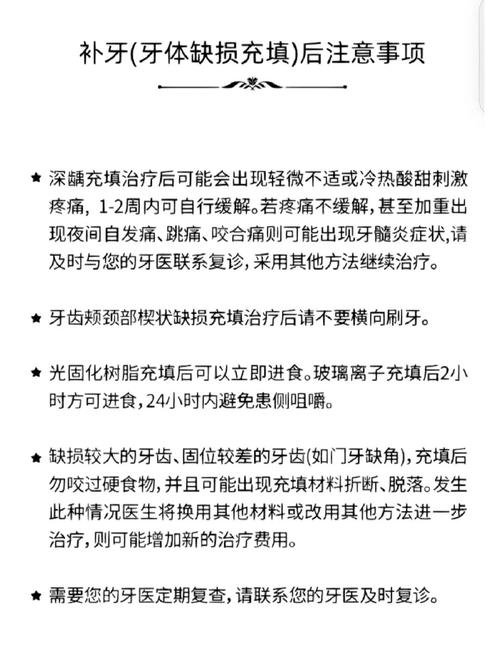

术后护理
- 饮食指导：术后2小时内避免进食，24小时内避免咀嚼硬物、过冷或过热食物，防止材料脱落或边缘渗漏。
- 口腔卫生：正常刷牙、使用牙线，定期复查（每6个月1次），观察修复体边缘密合度、颜色及继发龋情况。
- 问题处理：若出现修复体松动、脱落或敏感，需及时复诊，检查原因（如继发龋、粘接不良等），必要时重新充填。
相关问答FAQs
问题1：玻璃离子补牙和树脂补牙的主要区别是什么？
解答：玻璃离子与树脂补牙的核心区别在于成分、性能及适用场景，玻璃离子主要成分为硅酸铝玻璃粉和聚丙烯酸，具有氟释放能力（可预防继发龋）、生物相容性好、对牙髓刺激小，但美观度较差（颜色偏白）、强度较低，适用于前牙邻面龋、儿童龋齿、垫底及窝沟封闭等；树脂则由树脂基质、引发剂等组成，美观度高（可模拟牙色）、强度大、耐磨性好，适用于后牙大面积缺损、前牙美容修复等，但无氟释放，操作要求较高（需严格隔湿、光照固化）。
问题2：玻璃离子补牙后为什么会脱落？如何避免？
解答：玻璃离子脱落的主要原因包括：① 术区隔湿不彻底（唾液污染导致粘接不良）；② 洞型制备不当（无固位形或边缘封闭差）；③ 材料调拌比例错误或调拌不均匀；④ 充填后未及时固化或过早受力，避免脱落的措施：严格隔湿、规范制备洞型、准确调拌材料、充填后避免过早咀嚼（24小时内）、定期复查及时处理边缘渗漏。
