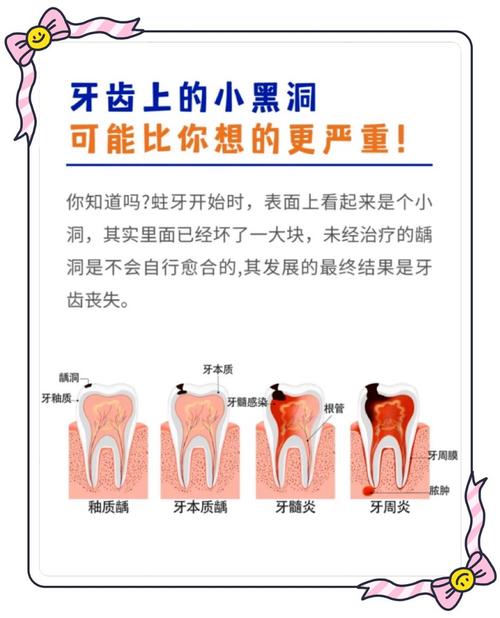

牙齿龋坏（俗称“蛀牙”）是口腔科最常见的疾病，当龋坏进展到一定深度，需通过补牙修复牙齿缺损，恢复咀嚼功能、阻止龋病进一步发展，补牙方法的选择需综合考虑龋坏范围、牙齿位置、咬合力大小、患者美观需求及经济条件等因素，目前临床常用的补牙方法主要分为传统充填材料和现代修复技术两大类，各类方法各有特点,以下进行详细介绍。

传统充填材料

传统充填材料主要通过直接操作在口腔内完成牙体缺损的填补，操作相对简便，适用于中小范围的龋坏修复。

银汞合金充填

银汞合金是历史悠久的充填材料，由银、锡、铜等金属粉末与汞混合调制而成，通过汞与金属颗粒的融合形成坚固的合金结构，其优点在于强度高（抗压强度可达300MPa以上）、耐磨性好，适用于承受较大咬合力的后牙（如磨牙）大面积缺损修复；同时价格低廉、操作技术成熟，对水分和污染的敏感性较低，临床操作容错率较高，但缺点也十分明显：一是美观性差，银灰色外观与天然牙齿颜色差异显著，前牙区域无法使用；二是需磨除较多健康牙体组织以获得固位形，对牙体损伤较大；三是存在“汞毒性”争议，尽管现代研究认为固化后的银汞合金中汞释放量极低，仍部分患者存在顾虑，目前临床应用已逐渐减少，主要限于后牙经济条件有限或对美观要求不高的患者。

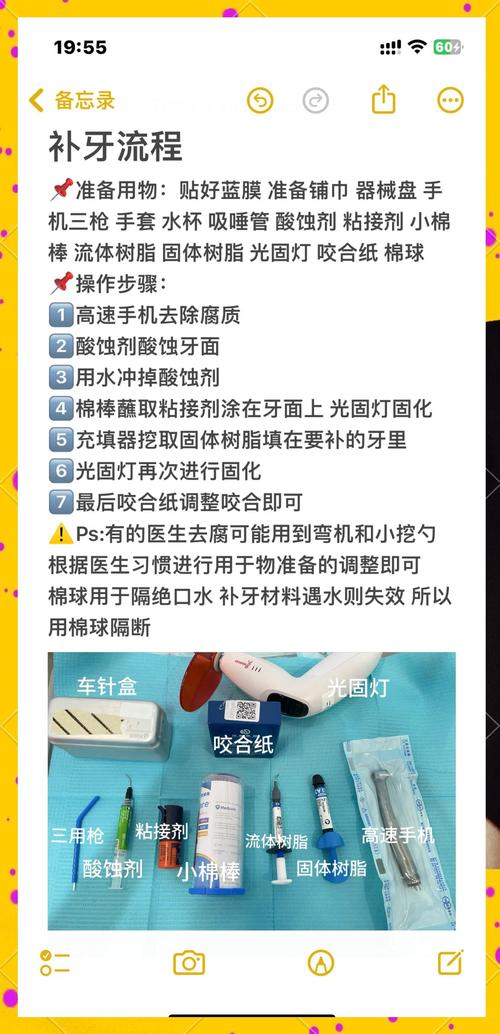

复合树脂充填

复合树脂是目前应用最广泛的充填材料，由树脂基质（如Bis-GMA）、无机填料（如硅玻璃、石英）和引发剂组成，通过光固化或化学固化实现硬化和粘接，其核心优势在于“美学修复”：颜色、透明度可模拟天然牙齿，适用于前牙邻面、切角缺损的美学修复，以及后牙中小范围龋坏；同时粘接性能良好，可与牙体组织形成微机械固位，最大限度保留健康牙体，减少磨除量，复合树脂可塑性强，能雕刻出牙齿的解剖形态（如牙尖、窝沟），修复后功能与美观兼顾，缺点是对操作技术要求高：需严格隔湿（防止唾液污染）、分层充填（避免聚合收缩导致微渗漏）、充分光照（确保树脂完全固化），否则易出现边缘继发龋、脱落或磨损问题；长期耐磨性略低于银汞合金，大范围后牙缺损修复可能存在折裂风险，根据填料颗粒大小，复合树脂可分为通用型、纳米复合树脂等，后者因填料更细、抛光性能更佳，已成为前牙美学修复的首选。

玻璃离子水门汀充填

玻璃离子水门汀由硅酸铝玻璃粉和聚丙烯酸液体混合而成，其独特优势在于“生物活性”：固化过程中可释放氟离子，抑制口腔细菌滋生，预防继发龋，同时能与牙体组织中的钙离子发生化学粘接，固位性较好，对牙髓刺激性小，可用于接近牙髓的深龋垫底，或儿童乳牙充填（配合“玻璃离子冠”修复乳牙外形），缺点是强度和耐磨性较差（抗压强度约100-150MPa），硬度较低，易磨损，不适合后牙咬合区修复；美观性一般，颜色偏白或乳黄色，前牙美学效果欠佳；固化过程中对水分敏感，操作中需避免唾液污染，否则易溶解，目前多用于乳牙充填、根面龋修复、楔状缺损充填及垫底材料，单独作为充填材料的应用范围较窄。

现代修复技术

对于大面积牙体缺损、传统充填易失败或对美观、强度要求高的病例，现代修复技术通过间接制作修复体，在口腔外完成精细加工后粘接，临床效果更稳定。

树脂嵌体修复

树脂嵌体是一种间接修复体，在牙体预备后取模，在技工室或CAD/CAM系统内用复合树脂制作，再粘接于患牙，与传统充填相比，优势在于：①强度更高：嵌体无固化收缩限制，结构致密，抗压强度可达200-300MPa，不易折裂；②边缘密合度好：技工室环境下可精确修整边缘，减少微渗漏风险；③减少牙体磨除：仅需去除龋坏组织，保留健康牙体，固位形通过嵌体本身实现，磨牙量少于传统充填，适用于后牙邻合面洞、复杂缺损（如涉及多个牙面）或传统充填反复脱落的患者，缺点是需2次就诊（取模、试戴、粘接），制作周期较长，费用高于直接充填。

陶瓷嵌体/高嵌体修复

陶瓷嵌体以玻璃陶瓷（如长石瓷、二硅酸锂玻璃陶瓷）或氧化锆陶瓷为材料，通过CAD/CAM系统切削或热压成型，具有极佳的美学性能（颜色、通透度与天然牙齿几乎一致）和高强度（二硅酸锂抗压强度约400MPa，氧化锆可达1000MPa以上），适用于前牙美学嵌体（如修复切角缺损、邻面龋）及后牙高嵌体（覆盖牙合面，保护薄弱的剩余牙体，防止牙齿折裂），氧化锆陶瓷嵌体强度极高，可用于后牙大面积缺损甚至残根修复，但需精密备牙（牙合面磨除1.5-2mm），且对咬合关系要求高，缺点是价格昂贵（尤其是氧化锆），脆性较大（需避免意外撞击），粘接技术要求严格（需使用专用树脂粘接剂）。

金属嵌体修复

金属嵌体（如金合金、银钯合金）是历史悠久的间接修复体，优点是延展性好、边缘密合度高、长期稳定性极佳（金合金耐腐蚀、不刺激牙龈），适用于后牙咬合力大、口腔环境复杂（如夜磨牙患者）的病例，缺点是美观性差（金属色泽不透明），需磨除较多牙体组织，且价格较高（金合金嵌体价格可达数千元/颗），目前临床应用较少，多限于对美观要求极低、功能需求高的特殊患者。

补牙方法对比总结

为更直观展示各类方法的特点，以下从材料类型、适用情况、美观性、强度、耐用性、价格及操作复杂度等方面进行对比：

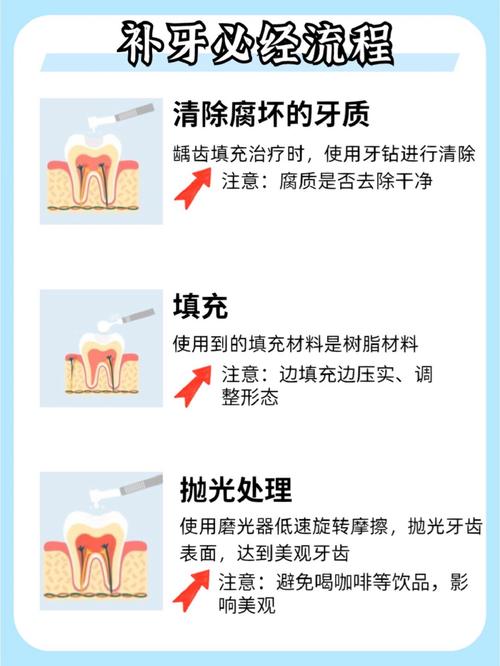

如何选择合适的补牙方法？

补牙方法的选择需个体化评估：①龋坏范围：小范围缺损首选复合树脂直接充填；大面积缺损或涉及牙尖者推荐嵌体/高嵌体；②牙齿位置：前牙优先考虑美学效果（复合树脂、陶瓷嵌体），后牙兼顾强度（银汞合金、嵌体）；③咬合力：夜磨牙、咬合力大者建议选择高强度的嵌体或金属嵌体；④经济条件：预算有限可选银汞合金或玻璃离子，追求美学和耐用性可考虑陶瓷嵌体；④年龄：儿童乳牙可用玻璃离子，年轻恒牙首选复合树脂保留活髓。

相关问答FAQs

Q1：补牙后能用多久？影响因素有哪些？
A：补牙的使用寿命因材料、操作技术和口腔习惯而异，从数年到数十年不等，银汞合金、陶瓷嵌体等高强度材料若护理得当，可用10-15年以上；复合树脂直接充填平均寿命5-10年，可能因磨损或继发龋需更换，主要影响因素包括：①材料性能：陶瓷嵌体>树脂嵌体>银汞合金>复合树脂>玻璃离子；②操作质量：边缘密合度、固化是否充分、咬合调整是否合适直接影响寿命；③口腔卫生：若清洁不到位，修复体边缘易堆积菌斑导致继发龋；④咬合习惯：夜磨牙、咬硬物（如坚果、冰块）会加速修复体磨损或折裂；⑤定期复查：建议每6个月检查一次，发现问题及时处理。

Q2：补牙材料会过敏吗？哪种材料更安全？
A：补牙材料过敏罕见，但可能发生，银汞合金中的汞、树脂中的Bis-GMA单体、玻璃离子中的聚丙烯酸等少数成分可能引发过敏，表现为牙龈红肿、修复体周围黏膜瘙痒、甚至全身皮疹等，临床统计显示，过敏发生率低于0.1%，且多见于敏感体质患者，目前认为复合树脂和玻璃离子水门汀的生物相容性较好，尤其是无Bis-GMA的低过敏性树脂，更安全；银汞合金因固化后汞释放量极低，安全性也获WHO认可，但对汞过敏者禁用，若怀疑材料过敏，需及时就医，医生会通过斑贴试验明确过敏原，并更换为其他材料（如陶瓷嵌体）修复。
