热凝镶牙是口腔修复中采用热凝聚甲基丙烯酸甲酯（PMMA）树脂作为主要材料，通过高温聚合工艺完成义齿制作的技术，广泛应用于牙列缺损、牙列缺失的修复，该方法以良好的机械强度、稳定的化学性能和较强的适应性为特点，尤其适合需要较大基托支撑或复杂咬合关系的病例，以下从原理、制作步骤、优缺点、适应症及注意事项等方面详细介绍热凝镶牙方法。
热凝镶牙的基本原理
热凝镶牙的核心原理是通过高温引发甲基丙烯酸甲酯单体的聚合反应，使液态单体与固态粉剂混合后形成坚硬的树脂基托，材料主要由牙托粉（PMMA聚合物）和牙托水（甲基丙烯酸甲酯单体）组成，混合后发生放热聚合反应，在特定温度（通常70-80℃）下完成固化，形成具有良好韧性和强度的基托，为人工牙提供稳固支撑,恢复咀嚼功能和美观。

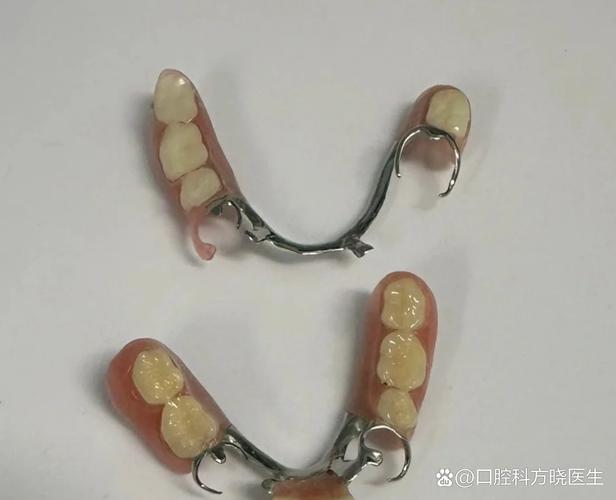

（图片来源网络，侵删）
热凝镶牙的制作步骤
热凝镶牙需结合临床操作与技工室制作，流程严谨，需多次就诊完成，具体步骤如下：
临床检查与设计
- 口腔检查：评估缺牙部位、数量、牙槽嵴条件（高度、宽度、密度）、余留牙健康状况（有无龋坏、松动）、咬合关系（垂直距离、水平距离）及口腔黏膜情况。
- 诊断与设计：根据检查结果确定修复类型（局部义齿、全口义齿），选择基托类型（金属基托、树脂基托），设计卡环（固位体）位置，确定人工牙的材质、颜色及排列方案。
制取印模与模型
- 取模：采用藻酸盐印模材料或硅橡胶印模材料，制取口腔印模，要求精确反映口腔软硬组织形态，尤其是牙槽嵴顶、系带附着区等细节。
- 灌模：用石膏或超硬石膏灌制模型，确保模型表面光滑、无气泡，用于后续技工室制作。
基托制作（技工室核心步骤）
- 蜡型制作：在模型上用基托蜡制作基托蜡型，包括基托范围（边缘伸展至黏膜反折处，保证封闭性）、厚度（一般为2-3mm，承托区增厚），同时雕刻蜡基托的形态（如全口义齿的腭皱、基托边缘的封闭线）。
- 装盒：将蜡型连同模型装入型盒中，分为上层型盒和下层型盒，用石膏包埋，确保蜡型位于型盒中部，避免石膏压坏蜡型。
- 去蜡：将型盒置于沸水中煮，使蜡型熔化流出，形成型腔，彻底清洁型腔内残留蜡质。
- 填胶：按粉液比（通常为3:1，重量比）调和牙托粉与牙托水，待面团期（表面不粘手、可塑性强时）填入型腔，避免产生气泡。
- 热处理：将型盒放入恒温水箱中，缓慢升温（室温→70℃保持90分钟→100℃保持30分钟），使树脂完全聚合，避免升温过快导致基托变形或内应力过大。
排牙与试戴
- 排牙：在固化后的基托上，根据设计方案用人工牙（塑料牙或瓷牙）排列成理想的咬合关系，兼顾美观与功能（前牙美观、后牙咀嚼效率）。
- 试戴调整：将初步完成的义齿戴入患者口内，检查基托密合度（有无翘动、压痛点）、人工牙位置、咬合关系（有无早接触、干扰），用红咬合纸标记后调整，直至患者舒适、咬合均匀。
完成与抛光
- 打磨：去除义齿边缘多余树脂，修整基托形态，使其与口腔黏膜平滑过渡。
- 抛光：用抛光轮、抛光膏逐级打磨（粗→细），使基托表面光滑，减少对口腔黏膜的刺激，提升美观度。
热凝镶牙的优缺点分析
优点
- 强度高：热凝树脂通过高温聚合，分子交联密度高，机械强度、耐磨性优于自凝树脂，不易折断，适合制作较大基托。
- 尺寸稳定：聚合收缩率小（约0.4%），长期使用不易变形，保证义齿密合度。
- 适应性强：可根据患者需求调整基托厚度、人工牙类型，适用于复杂病例（如游离端缺损、全口无牙颌）。
- 生物相容性好：PMMA树脂化学性质稳定，无毒无味，对口腔黏膜刺激小，极少引起过敏反应。
缺点
- 制作周期长：需经历取模、技工室制作、试戴等多环节，通常需1-2周完成，患者需多次就诊。
- 操作复杂：对技工技术要求高，若热处理温度控制不当、填胶时产生气泡，易导致基托变形或强度下降。
- 残留单体刺激：若聚合不完全，残留的甲基丙烯酸甲酯单体可能刺激口腔黏膜，引起炎症或异味。
热凝镶牙的适应症与禁忌症
适应症
| 病例类型 | 具体情况 |
|---|---|
| 牙列缺损 | 单个后牙缺失、多个牙缺失（尤其是游离端缺失）、需修复咀嚼功能者。 |
| 牙列缺失 | 全口无牙颌，需恢复咬合关系及面部美观者。 |
| 牙周病辅助治疗 | 牙周病患者需制作牙周夹板固定松动牙，同时恢复咀嚼功能者。 |
| 颌面部缺损修复 | 部分颌骨缺损需制作赝义体，恢复外形及功能者。 |
禁忌症
- 对甲基丙烯酸甲酯过敏者；
- 口腔卫生差，牙周炎症未控制者；
- 严重牙槽嵴萎缩，无法提供足够基托支持者；
- 全身性疾病（如严重心脏病、血液病）不能耐受治疗者。
术后注意事项
- 清洁维护：每日用软毛牙刷、牙膏清洁义齿，睡前取下浸泡于冷水中（避免热水导致变形），定期用义齿清洁剂浸泡去除色素和菌斑。
- 饮食调整：初期避免过硬、黏性食物（如坚果、口香糖），逐渐适应后再正常饮食，减少基托折断风险。
- 定期复查：戴牙后1周、1个月、6个月定期复查，之后每年复查1次，检查基托密合度、咬合关系及口腔健康状况。
- 问题处理：若出现压痛、基托松动、人工牙脱落等情况，及时就医调整，避免自行修改导致义齿损坏。
相关问答FAQs
问题1：热凝镶牙和自凝镶牙有什么区别？
解答：两者主要区别在于材料聚合方式、性能及适用场景，热凝镶牙通过高温聚合，强度高、尺寸稳定，适合制作长期使用的义齿，但制作周期长；自凝镶牙常温下快速聚合（3-5分钟），操作便捷，适合临时修复、义齿重衬或修补，但强度较低、收缩率大，长期使用易变形，自凝树脂残留单体较多，对黏膜刺激较明显，一般不作为永久性修复材料。
问题2：热凝镶牙能用多久？如何延长使用寿命？
解答：热凝镶牙的使用寿命通常为5-10年，具体取决于材料质量、口腔条件、维护情况及咬合习惯，若基托无折断、人工牙无脱落、口腔黏膜无异常，可适当延长使用时间，延长寿命的方法包括：保持口腔卫生，定期清洁义齿；避免咬硬物、咬槟榔等不良习惯；定期复查，及时调整压痛点或重衬基托；发现义齿损坏（如基托裂纹、卡环变形）立即修复,避免进一步损坏。
（图片来源网络，侵删）
