大锥度作为机械加工、模具制造及精密装配中常见的几何特征，通常指锥度比C≥1:3（锥角α≥18.43°）的结构，广泛应用于机床主轴、液压缸、模具脱模、航空航天连接件等场景，其使用方法需结合设计、加工、测量、安装等全流程，确保功能实现与精度要求，以下从设计准备、加工工艺、测量检验、安装调试及问题解决五个环节详细说明。
设计前的准备工作

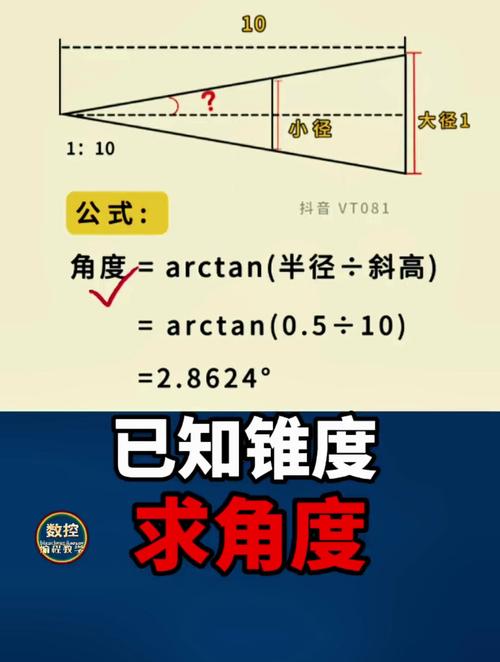

大锥度的使用始于合理设计,需明确功能需求与参数指标，首先确定锥度类型，如定位型（需保证同轴度）、密封型（需接触紧密）或传扭型（需过盈配合），据此选择锥度比（如1:3、1:5等）和基本尺寸（大端直径D、小端直径d、长度L），液压缸活塞与缸体的配合锥度需兼顾密封性与运动灵活性，通常选1:4~1:6，其次进行参数计算，根据公式C=(D-d)/L或α=2arctan(C/2)验证锥角，同时考虑材料热膨胀系数（如钢件加工后需预留0.1~0.2mm的磨削余量），最后参考国家标准（GB/T 11334-2005《圆锥公差》）确定公差等级，一般定位传扭件选AT7~AT9级，密封件选AT5~AT7级。
加工工艺选择与实施
大锥度的加工需根据零件材质、精度要求及设备条件选择合适工艺，常用方法包括车削、铣削、线切割及磨削，具体对比如下：
| 加工方法 | 适用锥度范围 | 尺寸精度 | 表面粗糙度Ra(μm) | 设备要求 | 优点 | 缺点 |
|---|---|---|---|---|---|---|
| 车削（转动小滑板） | 1:3~1:10 | IT8-IT10 | 2-6.3 | 普通车床、数控车床 | 效率高、成本低、适合批量生产 | 大锥度时刚性差，易振动 |
| 铣削（工作台倾斜） | 1:5~1:15 | IT8-IT9 | 6-3.2 | 立式铣床、加工中心 | 可加工复杂曲面，适合大尺寸零件 | 需专用工装，调整复杂 |
| 线切割（锥度切割） | 1:10~1:30 | IT7-IT8 | 8-1.6 | 电火花线切割机 | 非接触加工，适合硬质材料 | 加工速度慢，成本高 |
| 磨削（成形砂轮） | 1:5~1:20 | IT5-IT7 | 4-0.8 | 外圆磨床、数控磨床 | 精度高，表面质量好 | 设备昂贵，适合高精度零件 |
以车削为例,大锥度加工需注意三点：一是调整小滑板角度，用百分表校准锥角偏差（≤±0.02mm/100mm）；二是选用刚性好的刀具（如90°外圆车刀），刀尖圆弧半径R0.2~0.5mm，避免让刀；三是采用“粗车-半精车-精车”分阶段加工，切削速度vc=80~120m/min（钢件），进给量f=0.1~0.3mm/r，减少热变形，对于淬硬材料（如HRC45-50的模具钢），需先用线切割预加工，再由磨削保证精度。
测量与质量控制
大锥度的测量需结合专用工具与通用量具,确保锥角、直径及接触精度达标，常用方法如下：
- 量规检测：用涂色法检查锥度接触率，如锥度环规（外锥）或塞规（内锥）均匀涂红丹粉，与零件旋合后接触斑点需≥70%（沿圆周均匀分布），且大端直径需在“通端”与“止端”之间。
- 角度测量：正弦规配合百分表测量，将正弦规置于精密平板，量块组高度H=Lsinα（L为正弦规中心距），百分表在零件全长内读数差≤0.01mm。
- 坐标测量：三坐标测量机通过扫描锥面点云，拟合计算实际锥角与大端直径，精度可达±0.001mm，适合高精度零件。
测量时需控制环境温度（20±2℃），避免热胀冷缩影响结果，密封型锥度需额外做气密性试验（如0.6MPa气压下保压5分钟无泄漏）。
安装与调试
大锥度安装的核心是保证配合面贴合与同轴度,根据配合类型（间隙、过渡、过盈）采用不同工艺：
- 间隙配合（如机床导轨镶条）：涂抹润滑脂后手动推入，检查径向间隙（0.02~0.05mm），用塞尺测量均匀性。
- 过盈配合（如刀具锥柄与主轴）：采用热装法（加热包容件至150~200℃，保温1小时）或冷装法（冷却被包容件至-50~-70℃），装配后用百分表检测径向跳动≤0.01mm。
- 过渡配合（如液压缸活塞）：压力机压入，控制压入力（根据过盈量计算，一般20~50kN），压入后做往复运动试验，无卡滞即可。
常见问题与解决
- 锥度超差：表现为锥角过大或过小，原因是机床调整误差（如小滑板角度偏差）或刀具磨损，解决方法：重新校准机床角度，更换刀具，采用试切法逐步修正。
- 表面粗糙度差：出现划痕或波纹，多因切削参数不当（如进给量过大）或切削液不足，解决：降低进给量至0.1mm/r以下，选用极压切削液，提高刀具锋利度。
- 配合松动：接触斑点不足或局部磨损，需修复锥面：用研磨膏（金刚石研磨膏W3~W5）手工研磨，或车床低速（n=100r/min）修磨，直至接触率达标。
相关问答FAQs
Q1：大锥度零件在车削加工时如何避免振动和变形？
A：避免振动需提高工艺系统刚性：选用刀杆截面≥20×20mm的硬质合金车刀，缩短刀具悬伸长度（≤1.5倍刀杆高度）；采用中心架或跟刀架支撑细长轴零件；降低切削速度（vc≤60m/min）和进给量（f≤0.15mm/r），减少切削力，预防变形需粗加工后充分冷却（2小时以上），再进行半精车和精车，并预留0.1~0.2mm磨削余量。
Q2：大锥度与标准莫氏锥度相比，在应用上有什么优势和局限性？
A：优势在于锥度大（如1:3比莫氏锥度1:20的锥角大6倍以上），定位更快速、传扭能力更强（过盈配合时可传递更大扭矩），且密封性更好（接触压力大，适合液压密封），局限性是加工精度要求更高（锥角偏差≤±0.01°），配合调整困难（需专用量具检测），且不适合频繁拆装的场合（易磨损配合面），莫氏锥度则标准化程度高，自锁性好，适合工具类零件（如钻头、铰刀），但传扭能力较弱。
