口腔材料种类繁多，使用方法差异很大，必须严格遵循产品说明书和牙医的专业指导，以下是一些常见口腔材料大类及其使用方法的概述，这绝不能替代专业牙科培训和实践：
🦷 一、 充填修复材料（用于修补蛀牙、缺损）
-
复合树脂
（图片来源网络，侵删）- 核心步骤：
- 隔湿与干燥： 使用橡皮障、棉卷、吸唾器等确保操作区域绝对干燥、清洁、无唾液和血液污染,隔湿是树脂修复成功的关键。
- 牙体预备： 去除腐坏组织，制备固位形和抗力形（如洞型、斜面）。
- 粘接处理：
- 酸蚀： 用磷酸酸蚀釉质（约15-30秒），冲洗、干燥至白垩色,牙本质酸蚀需更谨慎。
- 涂布粘接剂： 涂布自酸蚀或全酸蚀粘接剂，轻柔涂布，光照固化（通常10-20秒）。
- 充填塑形：
- 分层充填： 每次放置不超过2mm厚的树脂,避免聚合收缩过大。
- 塑形雕刻： 使用雕刻工具恢复牙齿外形和邻接关系。
- 光照固化： 每次分层后，使用光固化灯从不同角度充分照射（通常20-40秒/层，需确保灯头清洁、强度足够）。
- 精细修整与抛光： 使用金刚砂车针、抛光碟、抛光膏等恢复牙齿自然形态和高度抛光表面,减少菌斑附着。
- 关键点： 隔湿、分层充填、充分光照、精细抛光。
- 核心步骤：
-
玻璃离子水门汀
- 核心步骤：
- 牙体预备： 去除腐坏组织，相对简单,固位形要求不如树脂高。
- 隔湿： 相对树脂要求稍低,但仍需尽量保持干燥。
- 涂布处理剂/底涂： 根据产品要求,可能涂布专用处理剂改善粘接。
- 调拌材料： 精确按照粉液比例和调拌时间操作（通常30-60秒），调拌均匀至适当稠度（类似面团状）。调拌时间过长或过短都会严重影响性能。
- 充填塑形： 快速放置于窝洞，避免气泡,初步塑形。
- 涂布凡士林或保护剂： 在材料表面涂布一层凡士林或专用保护剂,防止脱水开裂。
- 固化： 化学固化，无需光照。保护剂需在完全固化前（约3-5分钟）涂布。
- 关键点： 精确调拌（比例、时间）、快速操作、防止脱水、保护剂使用及时。
- 核心步骤：
-
银汞合金
- 核心步骤：
- 牙体预备： 需制备盒状洞形，要求固位好、抗力强,洞缘需做短斜面。
- 隔湿： 必须绝对隔湿干燥。
- 放置成形片与楔子： 用于恢复邻接关系和防止材料溢出。
- 调拌汞合金： 严格遵循厂家推荐的汞粉比例（通常50:1）和研磨时间（通常研磨时间越长，强度越高，但收缩也增大）。 研磨至有光泽、可塑的团块状。
- 充填： 少量、分次、加压充填（通常分2-3层），每层用充填器或器械加压，确保与洞壁密合，排出多余汞。避免过度加压导致材料溢出或变形。
- 雕刻外形： 去除多余材料,雕刻出基本外形。
- 初始打磨： 在材料完全固化（约24小时）前进行初步修整,去除高点。
- 最终抛光： 在完全固化后（至少24小时）进行精细打磨抛光。
- 关键点： 严格调拌（汞粉比、研磨时间）、分层加压充填、避免污染、最终抛光需延迟。
- 核心步骤：
🖼 二、 印模材料（用于取模，制作假牙、牙冠、贴面等）
-
藻酸盐印模材料
- 核心步骤：
- 选择托盘： 选择大小合适、有足够间隙（约3-5mm）的托盘。
- 调拌： 精确按照粉水比例操作，快速、均匀调拌（通常30-60秒），避免产生气泡，稠度根据要求调整（通常呈均匀糊状）。
- 取模： 将调拌好的材料置于托盘上，迅速放入患者口内，保持稳定压力，避免移动，直到材料完全凝固（工作时间+凝固时间，通常2-5分钟）。期间患者需保持不动。
- 取出印模： 轻轻松动，沿牙长轴方向取出,避免变形或撕裂。
- 消毒与灌模： 按要求消毒（如浸泡消毒）,然后及时用石膏或超硬石膏灌制模型。
- 关键点： 精确调拌、快速操作、稳定取模、避免变形、及时灌模。
- 核心步骤：
-

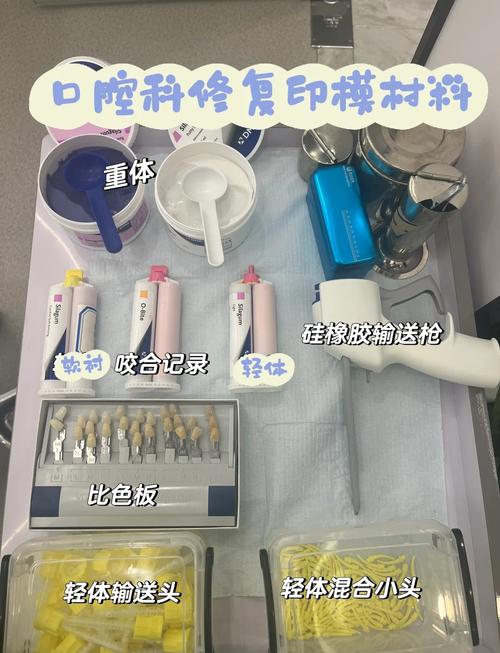

硅橡胶印模材料（加聚型/缩聚型）
（图片来源网络，侵删）- 核心步骤：
- 选择托盘： 同藻酸盐，但间隙要求可能不同（如加聚型需更精确）。
- 调拌： 精确按照基胶与催化剂比例操作（尤其加聚型比例要求极高），混合均匀至颜色均匀无条纹。注意操作时间（工作时间）和固化时间。
- 取模： 通常采用双印模技术（先取初步印模/个别托盘，再取精细印模），将混合好的材料（通常是轻体/体部）注入托盘或注射到口腔内，放入口内，保持稳定压力,待材料固化后取出。
- 取出印模： 轻轻取出,避免变形。
- 消毒与灌模： 按要求消毒（硅橡胶耐高温高压消毒）,及时灌模。
- 关键点： 精确比例、充分混合、双印模技术、精确间隙、避免变形、耐高温消毒。
- 核心步骤：
🔗 三、 粘接材料（用于固定修复体、正畸附件、树脂充填等）
-
全酸蚀粘接系统
- 核心步骤：
- 酸蚀： 用磷酸酸蚀釉质（15-30秒），牙本质（10-15秒），彻底冲洗（至少15秒），强力干燥至白垩色（釉质）或潮湿反光（牙本质）。
- 涂布粘接剂： 涂布粘接剂，轻柔涂布，吹薄成均匀一层，光照固化（10-20秒）。
- 关键点： 酸蚀时间精确、冲洗彻底、干燥状态控制（釉质白垩色/牙质潮湿）、涂布均匀。
- 核心步骤：
-

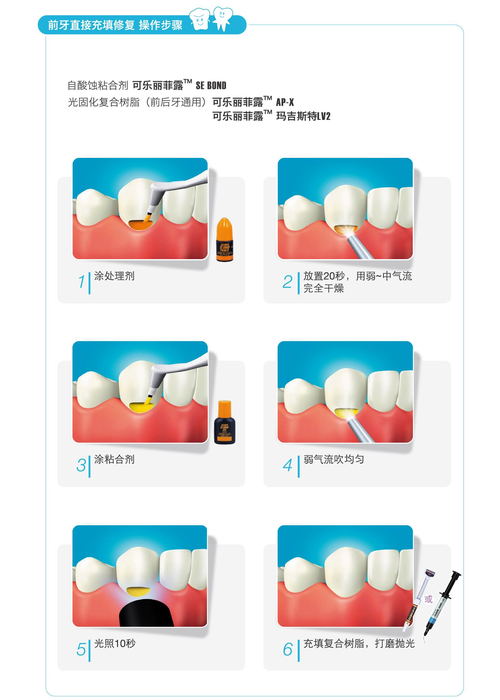

自酸蚀粘接系统
- 核心步骤：
- 涂布底胶/酸蚀剂： 涂布自酸蚀底胶/酸蚀剂，轻柔涂布10-15秒（根据产品）,无需冲洗。
- 轻吹： 轻轻吹去多余液体,保持表面湿润但无流动。
- 涂布粘接剂： 涂布粘接剂，轻柔涂布，吹薄成均匀一层，光照固化（10-20秒）。
- 关键点： 涂布时间精确、轻吹去液（保持湿润但无流动）、涂布均匀。
- 核心步骤：
🧼 四、 消毒与隔离材料
-
橡皮障：
- 核心步骤：
- 选择与打孔： 根据牙位选择合适大小的橡皮障,用打孔器精确打孔。
- 安装： 使用橡皮障架和夹子，将橡皮障固定在患牙上，确保完全隔离患牙，暴露操作区域,其他牙齿和口腔软组织被覆盖。
- 辅助隔离： 可配合棉卷、吸唾器加强隔离效果。
- 关键点： 精确打孔、妥善固定、完全隔离、患者舒适。
- 核心步骤：
-
消毒剂（如次氯酸钠、过氧化氢、氯己定等）：
（图片来源网络，侵删）- 核心步骤：
- 选择： 根据消毒对象（器械、表面、印模、根管等）选择合适的消毒剂和浓度。
- 操作： 按照产品说明和感染控制规范进行浸泡、擦拭或冲洗。注意作用时间、浓度和安全性。
- 冲洗： 消毒后必须用无菌水或生理盐水彻底冲洗干净,避免残留刺激组织。
- 关键点： 选择正确、遵循说明、充分作用、彻底冲洗。
- 核心步骤：
🛡 五、 临时修复材料（用于制作临时冠、桥）
- 丙烯酸树脂类（自凝/热凝）
- 核心步骤：
- 牙体预备： 按照最终修复体要求预备牙体。
- 取模： 用印模材料（如藻酸盐、硅橡胶）取预备后牙印模。
- 制作临时体：
- 直接法： 在口内直接调拌自凝树脂（粉液比例、调拌时间），涂布分离剂，置于预备牙上，塑形,待固化后取出修整戴入。
- 间接法： 在石膏模型上用热凝树脂或自凝树脂制作临时体,抛光后戴入。
- 调磨与抛光： 调整咬合，修整边缘,抛光。
- 关键点： 隔离（直接法）、精确调拌（时间、比例）、塑形准确、边缘密合、调磨抛光。
- 核心步骤：
🌱 六、 其他常用材料
- 氢氧化钙（盖髓剂、根管消毒剂）： 调拌成糊状（通常与无菌水或甘油），覆盖于暴露的牙髓或根管内,需用暂封材料封闭。
- 氧化锌丁香油水门汀（暂封剂、垫底、粘固）： 调拌成稠度适宜的膏状，用于暂封窝洞、深洞间接垫底或粘接临时冠。注意其丁香油成分对树脂固化有阻聚作用，需与树脂材料间用隔离剂（如凡士林）或使用不含丁香酚的暂封材料。
- 根管充填材料（如牙胶尖、根管封闭剂）： 需配合根管治疗技术，使用专用器械（侧压法、热牙胶垂直加压法等）进行严密充填,封闭剂需精确调拌。
- 种植体相关材料（骨粉、骨膜、基台粘接剂）： 使用方法高度专业化，需在严格无菌操作下,根据具体手术和修复步骤进行。
⚠ 重要通用原则与注意事项
- 严格遵循说明书： 每种材料都有其独特的成分、性能、操作步骤、注意事项和禁忌症，牙医必须仔细阅读并严格遵守产品说明书。
- 操作环境： 保持诊室清洁、光线充足,操作台面整洁有序。
- 个人防护： 牙医和助手必须佩戴手套、口罩、护目镜/面屏，必要时穿防护服，防止材料接触皮肤和粘膜（刺激性、过敏风险）。
- 材料储存： 按要求储存（温度、湿度、避光等）,过期或储存不当的材料性能会下降甚至失效。
- 调拌技术： 粉液比例、调拌时间、调拌方式（速度、力度）对材料性能（工作时间、固化时间、强度、流动性、尺寸稳定性）至关重要,必须精确操作。
- 隔湿干燥： 对于粘接、树脂充填等对水分敏感的操作，绝对隔湿和干燥是成功的关键，熟练使用橡皮障、棉卷、吸唾器、排龈线等。
- 时间控制： 注意材料的工作时间和固化时间,在规定时间内完成操作步骤。
- 避免污染： 防止唾液、血液、手汗、手套粉末等污染材料或粘接界面。
- 器械使用： 选择合适的器械（如雕刻刀、充填器、调拌刀、光固化灯等）,并正确使用。
- 固化： 确保光固化灯输出功率足够、灯头清洁、光照时间足够、角度正确,化学固化材料需确保材料混合均匀。
- 修整抛光： 良好的修整抛光不仅美观，更能减少菌斑附着,延长修复体寿命。
- 患者沟通： 向患者解释操作过程、材料特点、术后注意事项（如避免咬硬物、敏感处理等）。
- 废弃物处理： 按照医疗废物管理规定处理废弃材料和污染物。
口腔材料的使用是一门高度专业化的技术，需要系统的理论知识、严格的操作训练和丰富的临床经验。仅为常见材料大类使用方法的概述，绝不能替代专业牙科教育、培训和临床实践。 任何口腔材料的使用都应在合格的牙医指导下进行，患者切勿自行购买和使用任何口腔材料处理口腔问题，以免造成不必要的伤害或延误治疗，如有口腔问题，请务必咨询专业的牙科医生。💊
