正畸粘接剂粘接烤瓷牙是口腔修复与正畸联合治疗中的关键环节，其目的是将烤瓷修复体（如烤瓷冠、烤瓷贴面）牢固固定于牙齿表面，同时兼顾正畸治疗过程中牙齿移动的力学需求与修复体的长期稳定性，这一过程涉及材料特性、表面处理、操作规范等多方面因素,直接关系到修复效果与治疗成败。
正畸粘接剂多为树脂基材料，与普通修复粘接剂相比，需具备更强的机械强度（尤其是抗剪切强度和抗张强度）、良好的化学稳定性（抵抗口腔内唾液、酶及食物残渣的侵蚀）、适宜的固化特性（光固化、化学固化或双重固化）以及生物相容性，其核心成分包括树脂基质（如Bis-GMA）、引发体系（光引发剂/化学引发剂）、无机填料（如硅玻璃、二氧化硅）及偶联剂（如硅烷），填料的含量与粒径影响粘接剂的耐磨性和流动性，而偶联剂则通过连接无机填料与有机树脂，增强界面结合力，为适应正畸治疗中牙齿可能发生的轻微移动，部分粘接剂还具备一定的弹性模量,避免应力集中导致修复体脱落或牙齿损伤。
烤瓷牙的表面处理是保证粘接强度的前提，烤瓷材料（如长石质瓷、玻璃渗透瓷）表面光滑，表面能低，直接粘接易导致结合强度不足，临床处理需分三步：首先是清洁，用无水乙醇或超声波清洗去除表面杂质；其次是喷砂，使用50-100μm的氧化铝颗粒在0.2-0.4MPa压力下喷砂，形成粗糙的表面以增加机械锁合；最后是酸蚀，采用氢氟酸（5%-10%）处理1-2分钟，溶解表面玻璃相，形成微孔结构，再通过硅烷偶联剂（如γ- MPS）处理，其水解后的一端与陶瓷表面的羟基结合，另一端与树脂基质中的双键反应，形成化学偶联，显著提升粘接强度，研究表明，经喷砂+酸蚀+硅烷处理的烤瓷表面，与树脂粘接剂的结合强度可达15-20MPa,满足临床需求。

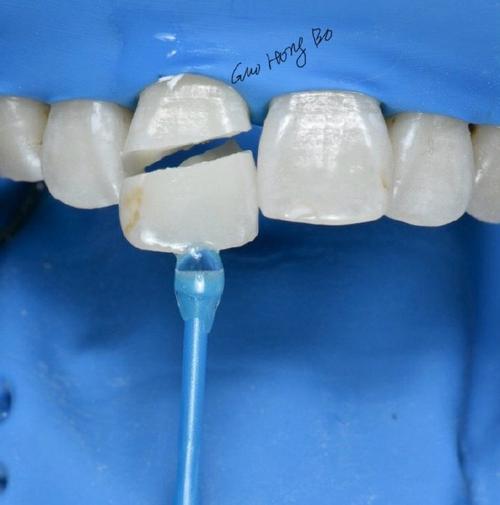

操作步骤需严格遵循隔湿、精准、固化的原则，患牙牙面需彻底清洁，去除菌斑、釉质表层，若为活髓牙可选择性酸蚀牙釉质（37%磷酸15-30秒），增强牙面与粘接剂的结合；随后，涂布牙面粘接剂（如含HEMA的底胶），光照10秒待其固化，烤瓷牙内面经表面处理后，均匀涂布正畸粘接剂（双固化型需按比例调拌），试戴确认密合度与咬合关系，去除多余粘接剂后，将修复体轻压就位，光照每个面20-30秒（光固化型），或等待化学固化完成（约3-5分钟），操作中需全程使用橡皮障或棉卷隔湿,避免唾液污染导致粘接界面缺陷。
注意事项包括：① 材料选择需根据修复部位（前牙注重美观，后牙注重强度）和固化条件（如后牙区因光线不易到达，优先选择双固化型）；② 表面处理后的烤瓷牙及牙面需避免再次污染，操作时间尽量缩短；③ 固化后检查修复体边缘密合度，有无悬突或早接触，必要时调磨抛光；④ 术后指导患者避免咬硬物，定期复查,监测粘接界面情况。
以下是相关问答FAQs：
Q1：正畸粘接剂粘接烤瓷牙后，短期内出现轻微敏感怎么办？
A1：短期敏感多因粘接剂边缘微渗漏或牙本质暴露所致，若敏感程度较轻，可使用脱敏牙膏；若敏感持续或加重，需复查检查粘接剂边缘是否封闭良好，必要时重新粘接并加强隔湿措施。
Q2：烤瓷牙使用多年后出现粘接剂边缘变色或脱落，可能的原因有哪些？
A2：常见原因包括：① 长期口腔卫生不良导致粘接剂边缘菌斑堆积、色素沉着；② 咬合力过大或反复咬硬物，导致粘接剂疲劳断裂；③ 烤瓷牙或牙面表面处理不当（如酸蚀不充分、硅烷失效）；④ 粘接剂老化（树脂基质水解、填料脱落），需根据具体情况重新处理表面并更换粘接剂,同时改善口腔卫生习惯。
