全瓷冠是一种以陶瓷材料为主要结构的美修复体,因其优异的生物相容性、美观性和自然通透感，在口腔修复领域广泛应用，其制作过程涉及临床操作与技工室精密加工，需严格遵循生物力学与美学原则，以下从临床阶段和技工室阶段详细说明全瓷冠的制作方法。
临床阶段：基础准备与数据获取
全瓷冠制作的第一步是临床操作,需为技工室提供准确的口腔数据，确保修复体与患者口腔环境高度匹配。
初诊检查与方案设计
初诊时需进行全面口腔检查,包括患牙牙周状况、牙体缺损程度、咬合关系、邻牙及对颌牙状态，以及患者对美观的需求，通过X线片评估牙根长度、牙槽骨情况，判断患牙是否具备全瓷冠修复的适应症（如大面积龋坏、牙体缺损、牙冠变色、牙体形态异常等），与患者沟通修复材料（如氧化锆、二硅酸锂、长石质瓷等）、预期效果及注意事项，签署知情同意书。
牙体预备
牙体预备是全瓷冠修复的关键步骤,需为修复体提供足够的空间，同时确保固位力与抗力形。

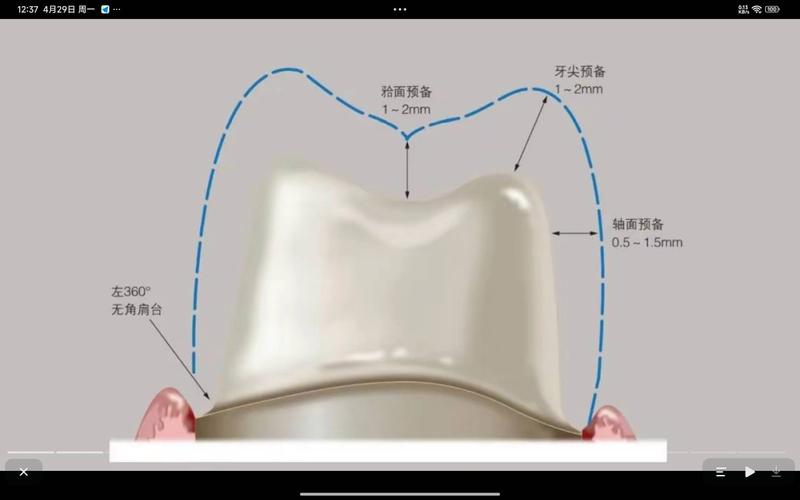

- 预备量要求：全瓷冠的厚度通常为0.8-1.5mm（不同材料略有差异），唇侧、舌侧、邻面及颌面均需均匀磨除，避免局部过薄导致瓷层折裂。
- 聚合度与轴壁：轴壁聚合度控制在2°-6°，过小会导致就位困难，过大会降低固位力；各轴壁应相互平行或微聚合，形成“类盒状”外形。
- 肩台设计：肩台是修复体与牙体组织的交界处，需清晰连续，宽度为0.8-1.2mm（前牙推荐1.0mm，后牙可略宽），形态为直角肩台或凹形肩台，位于龈下0.5-1.0mm（利于美观与边缘封闭），边缘应光滑无锐线。
- 牙体形态调整：去除过锐线角，保持牙体圆钝，为后续堆筑瓷层提供基础；若涉及牙髓，需先进行根管治疗，观察1-2周无症状后再预备。
临时冠制作
牙体预备后需制作临时冠,保护患牙、维持邻接关系与牙龈形态，常用材料为自凝树脂或光固化树脂，按预备牙形态制作，边缘密合，咬合调整至无早接触，抛光后用临时粘接剂粘固，嘱患者避免咬硬物。
印模与比色
- 印模制取：采用精确印模技术，确保修复体边缘细节清晰，首选硅橡胶印模材料（如加聚型硅橡胶），采用个别托盘法取模，避免气泡与变形；若采用数字化印模（如口内扫描仪），需按设备规范扫描，确保覆盖整个预备区域及邻牙、对颌牙。
- 灌模：用超硬石膏或超硬石膏灌模，模型需无气泡、表面光滑，厚度均匀，便于技工室操作。
- 比色：在自然光（北向日光）下，使用VITA 3D-Master比色板或同品牌比色板，比色时需去除患者口红、避免有色背景，记录患牙中1/3、颈1/3、切端1/3的颜色，必要时拍摄参考照片，辅助技工室颜色匹配。
技工室阶段：精密加工与美学塑造
技工室根据临床提供的模型、比色及设计数据，进行全瓷冠的制作，核心包括内冠设计与饰面瓷堆筑。
模型处理与设计
- 模型消毒与修整：对石膏模型进行消毒（如戊二醛浸泡），去除边缘多余石膏，形成2-3mm的基座，便于固定在切削设备上。
- 数字化设计（CAD/CAM）：若采用CAD/CAM系统（如CEREC、3Shape），需将模型或口内扫描数据导入设计软件，设计内冠形态：内冠厚度需满足材料强度要求（如氧化锆内冠厚度0.6-0.8mm，二硅酸锂0.8-1.0mm），边缘与预备体肩台完全密合，咬合轨迹与对颌牙协调，预留饰面瓷空间（1.0-1.5mm）。
- 传统设计（失蜡铸造）：较少用于全瓷冠，多用于长石质瓷冠，需用蜡在内冠模型上制作基底形态，包埋后高温铸造，再去除包埋材，打磨内冠。
内冠材料选择与加工
全瓷冠内冠材料需兼顾强度与美观,常用材料包括：
- 氧化锆：强度最高（可达1000MPa以上），适用于后牙及咬合紧的患者，可通过染色技术模拟牙本质颜色，但通透性略逊于二硅酸锂。
- 二硅酸锂：强度适中（400-500MPa），通透性好，适用于前牙美学修复，可半透明化处理，模拟天然牙的光学特性。
- 长石质瓷：强度较低（120MPa），多用于贴面或前牙冠，需与金属内冠结合使用（传统烤瓷冠），但全瓷冠中较少单独使用。
加工方式：
- CAD/CAM切削：将设计好的内冠数据导入切削设备，用氧化锆或二硅酸锂块体切削成型，精度高（误差<50μm），效率高。
- 热压铸瓷：适用于二硅酸锂，将二硅酸锂玻璃块体在高温炉中软化（约920℃），高压注入石膏型腔，形成内冠，再经结晶化处理（840℃）提高强度。
饰面瓷堆筑与烧结
饰面瓷是全瓷冠美学效果的核心,需分层堆筑，模拟天然牙的牙本质、釉质及透明层结构。
- 材料选择：与内冠配套的饰面瓷粉（如Vita VM系列、Shofu SuperPorcelain），需按比色结果选择牙本质色、釉质色、透明色瓷粉。
- 堆筑步骤：
- 牙本质层：用牙本质色瓷粉堆筑主体形态，厚度约0.8-1.0mm，形成牙冠的基本轮廓，注意邻接点位置与形态，模拟天然牙的突度。
- 釉质层：在牙本质层外堆筑釉质色瓷粉，厚度0.2-0.5mm，形成釉质纹理，可添加发育沟、釉面横纹等细节，增强真实感。
- 透明层：在切端或牙尖处堆筑透明瓷粉，厚度0.1-0.3mm，模拟牙本质釉质间的半透明结构，提升通透性。
- 烧结程序：每层瓷粉堆筑后需进行烧结，烧结温度与时间因材料而异（如长石质瓷950℃，二硅酸锂850℃，氧化锆需先烧结内冠再上饰面瓷），烧结过程需控制升温速度（50-100℃/min），避免瓷粉收缩过大导致变形。
上釉与抛光
- 上釉：烧结完成后，用釉粉（或专用釉液）涂布全瓷冠表面，烧结（温度略低于烧结温度，约700-800℃），形成光滑的釉面，减少表面孔隙，提高抗染色能力。
- 抛光：若采用上釉法，需用抛光膏（如氧化铝抛光膏）精细抛光；若采用饰面瓷直接抛光（如CAD/CAM切削的全瓷冠），需用不同粒度的抛光车针从粗到细打磨，最终达到镜面效果，确保边缘光滑无悬突。
质量控制与试戴
技工室完成后,需进行质量检查：边缘密合度（用探针或牙周探针检查无间隙）、咬合关系（与对颌牙无早接触）、颜色匹配（与比色记录一致）、表面光滑度，随后将全瓷冠送回临床，由医生进行试戴，调整咬合、邻接关系，确认无误后，用树脂粘接剂（如自酸蚀树脂水门汀）粘固，去除多余粘接剂，完成修复。
相关问答FAQs
Q1：全瓷冠制作需要多长时间？
A：全瓷冠的制作时间因制作方式而异，传统方式（取模+技工室手工制作）通常需要1-2周，包括临床取模、技工室加工、试戴调整等步骤；若采用CAD/CAM数字化制作，口内扫描后可当天设计切削，24-48小时内完成制作，缩短患者等待时间，尤其适用于临时修复或急症病例。
Q2：全瓷冠使用年限是多久？如何延长使用寿命？
A：全瓷冠的使用年限与材料、口腔维护、咬合习惯等因素相关，氧化锆全瓷冠使用寿命可达10-15年以上，二硅酸锂全瓷冠8-12年，长石质瓷冠5-10年，延长寿命的方法包括：保持良好口腔卫生（定期洗牙、使用牙线），避免咬硬物（如坚果、冰块），定期复查（每6个月检查一次边缘密合度与牙周状况），及时处理咬合异常（如夜磨患者需佩戴夜磨垫）。
