口腔材料调拌是口腔临床操作中的基础环节，其准确性直接影响材料的性能发挥、治疗效果及患者舒适度，无论是印模材、水门汀还是暂封材料，调拌过程中的粉液比例、手法、时间控制等细节均需严格规范，否则可能导致材料强度下降、凝固时间异常、生物相容性变差等问题，甚至影响修复体的精度和远期效果，以下从调拌前准备、通用步骤、材料特性差异及注意事项等方面,详细阐述口腔材料的调拌方法。
调拌前的准备工作
调拌前需充分准备环境、工具及个人防护，确保操作规范且符合感染控制要求。
- 环境控制：选择温度适宜（20-25℃）、湿度适中的操作台，避免高温或潮湿环境导致材料过快凝固或性能改变，藻酸盐印模材在高温下凝固加速，易产生气泡；玻璃离子水门汀在干燥环境中易失水，影响强度。

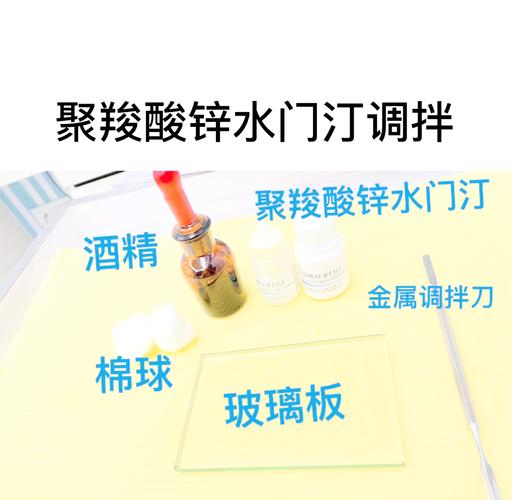

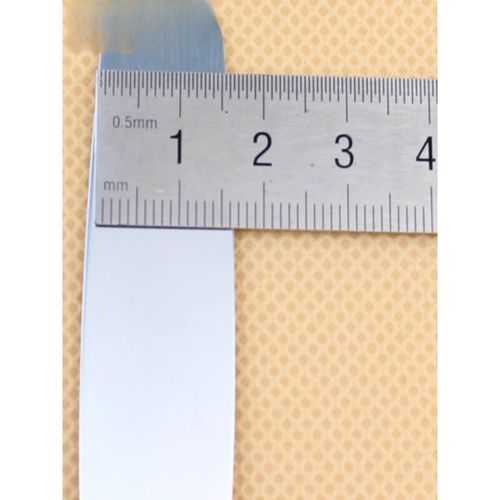

- 工具检查：使用清洁、干燥的调拌碗（多为玻璃或不锈钢材质，表面光滑不易残留材料）和调拌刀（金属或塑料，边缘平整），调拌前需检查工具是否有残留物，必要时用酒精棉片擦拭并晾干，避免水分或杂质影响材料性能。
- 个人防护：佩戴手套、口罩及护目镜，防止材料接触皮肤或黏膜（如氧化锌丁香油水门汀的丁香油成分可能刺激皮肤，玻璃离子的酸性物质可能损伤黏膜）。
- 材料核对：确认材料名称、型号、有效期及储存条件（如需冷藏的材料需提前取出恢复至室温，避免低温导致调拌困难）。
口腔材料调拌的通用步骤
不同材料的调拌方法存在差异，但核心步骤可概括为“比例准确、混合均匀、控制时间”。
粉液比例的精确计量
粉液比例是决定材料性能的关键参数，需严格按照产品说明执行，常见计量方式包括：
- 体积比：如氧化锌丁香油水门汀（粉:液=1:1，体积比），需用滴管量取液体，用调拌刀取平粉剂；
- 质量比：如玻璃离子水门汀（部分品牌为粉:液=3:1，质量比），需用电子天平称量；
- 包装预设：部分材料（如藻酸盐印模材）采用预包装粉液，直接挤入调拌碗即可，避免比例误差。
注意：粉液比例过稀会导致材料强度下降、流动性过大（如印模材变形），过稠则操作困难、固化不完全（如水门汀粘接强度降低）。
粉液混合手法
混合手法需避免产生气泡，确保材料均匀无结块，常用方法包括：
- 折叠法（S形法）：适用于印模材、水门汀等膏状材料，将粉剂分次加入液体中，用调拌刀从碗底向碗口折叠，轻柔混合，避免搅拌（搅拌易产生气泡）。
- 旋转法：适用于流动性较好的材料（如磷酸锌水门汀），调拌刀沿碗壁缓慢旋转，将粉液逐渐融合。
- 分段混合法：对于粉剂较多的材料（如氢氧化钙盖髓剂），可将粉剂分3-4次加入液体中，每次加入后充分折叠，直至形成均匀糊状。
示例：藻酸盐印模材调拌时，先将液体倒入调拌碗，再将粉剂撒在液面上（避免一次性倒入导致结块），静置30秒让粉液充分吸收，再用折叠法混合30-60秒，至材料均匀无颗粒。
调拌时间控制
调拌时间直接影响材料的凝固速度和性能，时间过短会导致混合不均，时间过长则材料已开始固化，影响操作性，常见材料调拌时间参考：
- 藻酸盐印模材：30-60秒（需在2分钟内完成取模）；
- 氧化锌丁香油水门汀：1-2分钟（用于暂封时需调至膏状，用于垫底时调至稀糊状）；
- 玻璃离子水门汀：30-60秒（光固化型需在45秒内涂布，光照固化）。
注意：调拌过程中需观察材料状态，如出现“结皮”或“变硬”现象，需重新调拌。
调拌后处理
- 立即使用：调拌完成后需尽快使用，避免材料在调拌碗中凝固（如磷酸锌水门汀调拌后需在3分钟内送入窝洞）。
- 避免污染：使用时避免调拌刀接触未使用的材料或唾液、血液，防止材料性能改变。
- 工具清洁：使用后立即用湿纱布擦拭调拌碗和调拌刀，残留材料硬化后难以清理（如玻璃离子水门汀需在固化前彻底清洁）。
常见口腔材料的调拌特点及注意事项
不同材料因成分和用途差异，调拌时需重点关注以下特性：
藻酸盐印模材
- 特点：由藻酸钠、硫酸钙等组成，用于口腔印模取模，需精确复制牙体形态。
- 调拌要点：
- 粉液比：2:1（质量比，具体需参考产品说明）；
- 水温：22-24℃（水温过高凝固加速，过低则流动性差）；
- 混合时间：30-60秒，至材料均匀、无颗粒、无气泡；
- 取模时间：调拌后1-2分钟内完成取模，避免凝固后变形。
- 注意事项：避免过度调拌（导致材料流动性下降），取模时需轻压就位，避免气泡产生。
氧化锌丁香油水门汀
- 特点：由氧化锌粉末和丁香油酚液体组成，用于暂封、垫底，具有安抚镇痛作用。
- 调拌要点：
- 粉液比：1:1（体积比），用于暂封时调至膏状（类似牙膏稠度），垫底时调至稀糊状；
- 混合时间：1-2分钟，混合至均匀无颗粒；
- 固化时间：3-5分钟，暂封后需避免咀嚼。
- 注意事项：丁香油酚可能影响树脂材料的固化，用于暂封时需避免与树脂直接接触。

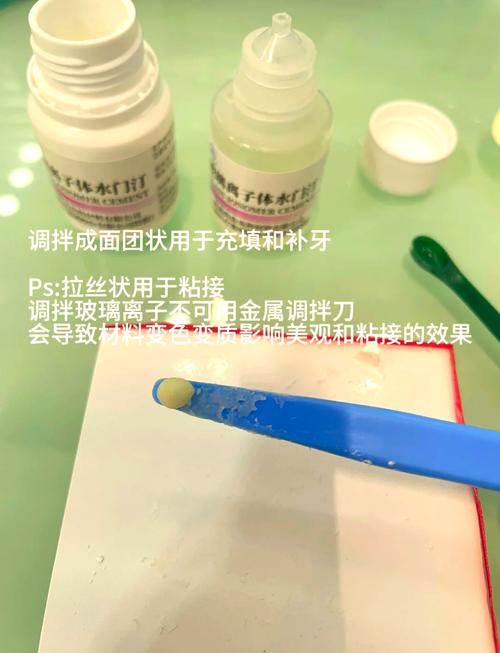

玻璃离子水门汀
- 特点：由硅酸铝玻璃粉和聚丙烯酸液体组成，用于充填、粘接及垫底，具有释放氟离子的特性。
- 调拌要点：
- 粉液比：质量比（如3:1或4:1，具体需参考品牌），需精确称量；
- 混合时间：30-60秒，至材料呈光滑糊状，无结块；
- 光固化型：需在45秒内涂布，光照20-40秒（根据材料厚度调整）。
- 注意事项：调拌后需在2-3分钟内完成充填，避免失水影响强度；固化前需保持干燥，防止唾液污染。
磷酸锌水门汀
- 特点：由氧化锌、镁粉等粉末和磷酸液体组成，用于垫底、粘接，强度较高但刺激性较大。
- 调拌要点：
- 粉液比：1.1-1.5g:1ml（体积比），分次加入粉剂；
- 混合时间：90-120秒，至材料呈粘稠膏状；
- 送入窝洞：需在3分钟内完成，避免材料凝固后体积收缩。
- 注意事项：对牙髓有刺激性，深洞需用氢氧化钙垫底隔离；调拌时避免接触牙龈黏膜，防止化学性损伤。
不同材料调拌参数总结（表格）
| 材料名称 | 粉液比（粉:液） | 调拌时间（秒） | 调拌手法 | 主要用途 | 注意事项 |
|---|---|---|---|---|---|
| 藻酸盐印模材 | 2:1（质量比） | 30-60 | 折叠法 | 口腔印模取模 | 水温22-24℃，取模需及时 |
| 氧化锌丁香油水门汀 | 1:1（体积比） | 60-120 | 折叠法 | 暂封、垫底 | 避免与树脂直接接触 |
| 玻璃离子水门汀 | 3:1（质量比） | 30-60 | 折叠法 | 充填、粘接 | 保持干燥，固化前防唾液污染 |
| 磷酸锌水门汀 | 1-1.5g:1ml | 90-120 | 旋转法 | 垫底、粘接 | 深洞需垫底，避免接触牙龈 |
调拌过程中的常见问题及解决方法
-
材料调拌不均：
- 原因：粉液混合时未充分折叠，或粉剂一次性加入过多导致结块；
- 解决：分次加入粉剂，采用折叠法轻柔混合，避免搅拌；若出现结块，需重新调拌。
-
产生过多气泡：
- 原因：调拌速度过快、搅拌法混合，或调拌碗不洁有残留水分；
- 解决：采用折叠法缓慢混合，调拌前确保工具干燥，调拌后轻震调拌碗排出气泡。
-
凝固时间异常：
- 原因：环境温度过高（加速凝固）或过低（延缓凝固），或粉液比例不当；
- 解决：控制环境温度，严格按照产品说明比例调拌，必要时使用温度计监测环境温度。
相关问答FAQs
Q1：调拌口腔材料时粉液比例不准确会有什么影响？如何避免？
A：粉液比例过稀会导致材料强度下降（如水门汀抗压强度降低）、流动性过大（如印模材变形），影响修复体精度；比例过稠则材料固化不完全、操作性差，甚至出现裂纹，避免方法：①使用产品自带的计量工具（如滴管、预包装粉液）；②非预包装材料需用电子天平（质量比）或量筒（体积比）精确计量；③调拌前仔细阅读说明书，确认正确比例。
Q2：为什么调拌印模材时会产生气泡，如何减少气泡产生？
A：气泡产生的主要原因包括：①调拌手法不当（如搅拌法产生剪切力导致气泡混入）；②粉剂一次性倒入液体中，粉液未充分接触形成颗粒，混合时裹入空气；③调拌碗或调拌刀有水分，与材料反应产生气体，减少方法：①采用折叠法轻柔混合，避免搅拌；②粉剂分次撒在液面上，静置30秒后再混合；③确保调拌工具干燥清洁,调拌后轻震调拌碗排出小气泡。
