📍 一、核心原则（适用于所有印模材）
- 严格遵循产品说明书： 这是最重要的！不同品牌、不同类型的印模材（甚至同一品牌不同型号）的粉水比、调拌时间、操作时间、温度要求都不同，务必阅读并遵守说明书上的具体要求。
- 精确的粉水比： 使用量勺或天量精确称量粉和水，比例错误会导致印模过软过硬、变形、凝固时间异常。
- 适宜的水温： 室温（通常20-24°C）是最佳，水温过高会加速凝固，过低则延缓凝固，说明书会指定水温范围（如常温、冷水、温水）。
- 清洁的调拌工具和环境： 调拌碗、调拌刀、量勺必须清洁干燥无油污，操作台面干净整洁。
- 充分的混合： 确保粉和水完全均匀混合，无干粉团块、无水珠、颜色一致（如藻酸盐从粉状变成均匀的糊状）。
- 避免混入气泡： 搅拌手法和速度要控制得当，尽量减少空气混入，气泡会导致印模缺陷。
- 控制调拌时间： 从加水开始到混合均匀完成的时间要准确，这直接影响材料的流动性和操作时间。
- 快速操作： 调拌完成后应尽快取模，特别是有严格操作时间限制的材料（如硅橡胶）。
📍 二、具体调拌方法
🧪 (一) 藻酸盐印模材（藻酸钠/藻酸钾）
这是最常用、最经济、操作相对简单的弹性印模材，主要用于取研究模型、诊断模型、简单修复体（如正畸保持器）的印模。
-
准备：
（图片来源网络，侵删）- 清洁干燥的调拌碗（推荐使用金属碗，导热性好）。
- 干净的调拌刀（塑料或金属）。
- 精确的量勺（通常为厂家专用量勺）。
- 温度适宜的水（按说明书要求，通常是常温水或冷水）。
- 戴手套。
-
操作步骤：
- 量取水： 将规定量的水倒入调拌碗中央，水温需符合要求。
- 撒粉： 将规定量的粉剂（藻酸盐粉）均匀、缓慢地撒在水面上，让粉自然吸水下沉，避免一次性倒入或集中堆放，否则粉会结块，吸水不均。
- 静置（可选）： 有些说明书建议撒粉后静置30秒-1分钟，让粉充分吸水，减少搅拌时气泡。
- 搅拌：
- 用调拌刀将粉和水轻柔地混合，避免剧烈搅动产生气泡。
- 先将边缘的粉推向中心,再从中心向外折叠、挤压、旋转调拌碗。
- 持续搅拌直至形成均匀、细腻、无颗粒、无水珠、有光泽的糊状物，颜色应完全一致（通常为均匀的浅黄色或粉色）。
- 关键： 搅拌时间必须精确（通常为30-60秒），从加水开始计时，时间过短混合不均，时间过长材料开始反应变稠。
- 排气泡（可选但推荐）： 轻轻提起调拌刀，让糊状物从高处落下几次，利用重力排出大气泡，或用调拌刀在糊状物表面轻轻划过，挑破表面气泡。
-
取模：
- 调拌完成后,应立即将印模材放置在托盘上，并放入患者口腔内取模，操作时间有限（通常在2-3分钟内完成取模），需动作迅速。
🔬 (二) 硅橡胶印模材（加聚型硅橡胶）
精度高、稳定性好、细节再现能力强，是固定修复、种植、全口义齿等高精度印模的首选，分为聚加成型和缩合型，前者更常用、更稳定，以下以聚加成型硅橡胶为例。
-
准备：

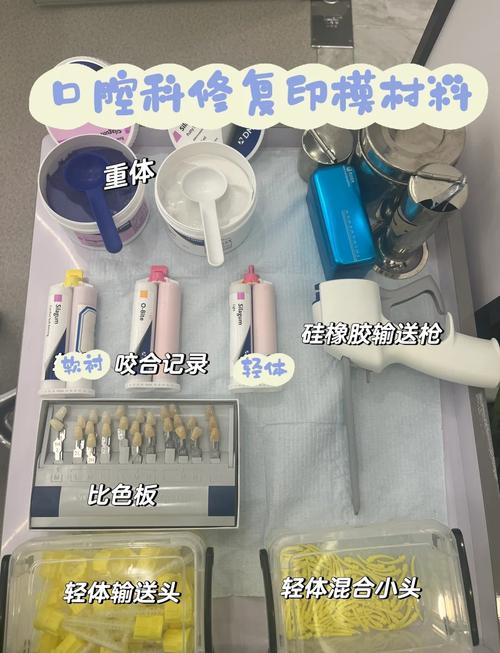

（图片来源网络，侵删）- 清洁干燥的专用硅橡胶调拌碗（通常为塑料或硅胶碗）。
- 专用硅橡胶搅拌头（推荐使用电动搅拌器，可显著减少气泡）。
- 精确的量勺（厂家专用）或电子秤（更精确）。
- 温度适宜的水（按说明书要求，通常是常温水或冷水）。
- 戴手套、口罩（部分产品有气味）。
- 真空搅拌器（强烈推荐，能最大程度减少气泡）。
-
操作步骤（以双糊剂/双组分为例）：
- 量取基础糊剂（A糊）： 将规定量的A糊（通常是白色或蓝色）倒入调拌碗中央。
- 量取催化剂糊剂（B糊）： 将规定量的B糊（通常是紫色或红色）倒入A糊上方的中心位置，避免A、B糊剂在碗壁混合。
- 搅拌（关键步骤）：
- 手动搅拌： 用调拌刀或搅拌头，快速、有力、彻底地将A、B糊剂从碗底向上翻折、挤压、旋转，确保碗壁、碗底都刮到，所有糊剂都混合均匀，颜色应完全一致（如均匀的紫色或灰色）。搅拌时间必须精确（通常为30-60秒），从开始搅拌计时，时间过短混合不均，时间过长材料开始反应变稠。
- 电动搅拌器搅拌（推荐）： 将搅拌头插入A、B糊剂交界处，启动搅拌器，按照说明书要求的速度和时间进行搅拌，能更快速、更均匀地混合，减少人为误差和气泡。
- 真空搅拌（最佳）： 将A、B糊剂倒入专用真空搅拌罐中，盖紧盖子，启动真空泵抽气（通常抽气30秒-1分钟），然后启动搅拌器搅拌规定时间，真空环境能最大程度去除糊剂中的气泡，获得最细腻、无气泡的混合物，这是获得高精度印模的黄金标准。
- 排气泡： 即使使用真空搅拌，表面也可能有少量气泡，可用调拌刀轻轻刮掉表面气泡，或用专用气泡针挑破。严禁在混合后大力搅拌排气，这会重新混入大量气泡。
-
取模：

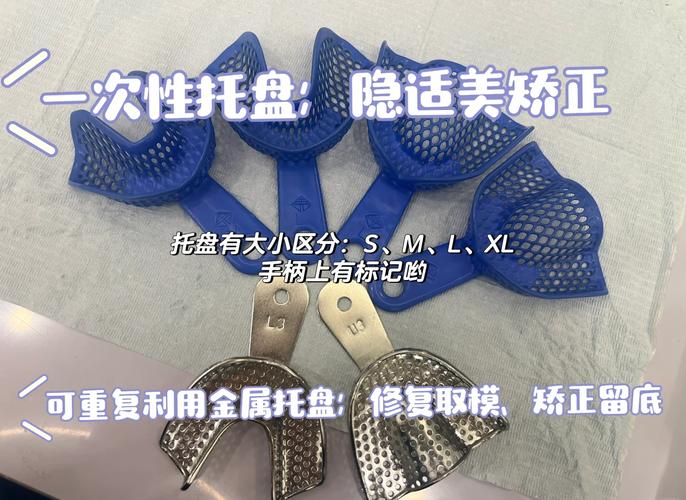

- 调拌完成后,应立即将混合好的硅橡胶放入托盘（通常需要注射枪辅助注射到位），并放入患者口腔内取模，聚加成型硅橡胶的操作时间相对较长（通常3-10分钟不等，取决于产品），但仍需在规定时间内完成取模和取出。
📍 三、通用注意事项与技巧
- 个人防护： 操作所有印模材都应佩戴一次性手套，藻酸盐粉末可能刺激呼吸道和皮肤，建议戴口罩，硅橡胶部分产品有气味，也建议戴口罩。
- 环境控制： 避免在过热、过冷或潮湿的环境下调拌，温度和湿度会影响凝固时间和材料性能。
- 工具清洁： 每次使用后彻底清洁调拌碗、刀、搅拌头等工具，并晾干，残留的旧材料会影响新材料的性能。
- 避免交叉污染： 不同类型的印模材（尤其是硅橡胶和藻酸盐）的调拌工具最好分开使用，或彻底清洁后再用。
- 废弃物处理： 将废弃的印模材按照医疗废物处理规范丢弃，不可随意丢弃。
- 练习： 调拌技巧需要练习，在模型上反复练习，熟悉不同材料的特性、稠度变化和操作手感。
- 观察材料状态： 调拌过程中和调拌后，注意观察材料的颜色、稠度、流动性变化，判断是否达到要求状态。
印模材调拌看似简单,实则对印模质量影响巨大。核心在于：严格遵循说明书、精确比例、充分混合、避免气泡、控制时间。 特别是硅橡胶，真空搅拌是获得高精度、无气泡印模的关键，熟练掌握不同印模材的调拌方法，是口腔临床取得成功修复的基础，务必在实践中不断总结经验，提高操作技能。💪🏻
（图片来源网络，侵删）
