牙科调拌印模方法是口腔修复和正畸治疗中的关键环节,其准确性直接影响修复体的密合度、舒适度和长期成功率，印模材料通过调拌后形成具有适当流动性、弹性及稳定性的凝胶或弹性体，精确复制口腔内牙齿、牙龈及黏膜的解剖形态，不同印模材料的特性差异显著，调拌方法需严格遵循材料特性及临床需求，本文将系统介绍常见印模材料的分类、调拌前准备、具体操作步骤、质量控制要点及常见问题解决方法。
印模材料分类及特性
牙科印模材料根据化学成分和固化方式可分为藻酸盐类、硅橡胶类、聚醚类、琼脂类等，各类材料性能差异决定了其调拌方法的特殊性。
-
藻酸盐类印模材料
属于水胶体类材料，通过藻酸盐粉末与硫酸钙发生离子交换反应固化，具有操作简便、成本低廉、取模便捷的优点，但尺寸稳定性较差，主要用于制作诊断模型、简单修复体的初印模。
特性：固化时间2-5分钟，弹性模量较低，易脱水变形，需在取模后30分钟内灌模。 -
硅橡胶类印模材料
分为加聚型（ addition silicone，也称硅橡胶）和缩聚型（ condensation silicone），通过硅氧烷链的加成或缩合反应固化，具有尺寸稳定性高、细节复制精确、弹性好、生物相容性佳等优点，是固定修复、种植修复的首选材料。
特性：加聚型固化时间5-10分钟，精度高，成本较高；缩聚型固化时间8-12分钟，精度略低于加聚型，但性价比更高。 -
聚醚类印模材料
以聚醚树脂为基础，通过环氧乙烷开环聚合固化，具有高硬度、高弹性模量、尺寸稳定性极佳的特性，尤其适合对精度要求极高的种植体印模或长桥修复。
特性：固化时间6-10分钟，粘度较高，操作时间短，对口腔黏膜刺激性较大，需注意患者耐受性。 -
琼脂类印模材料
属于热 reversible水胶体材料，常与藻酸盐联合使用（琼脂-藻酸盐组合印模法），通过冷却（40-50℃）固化，具有流动性好、细节复制能力强的特点，主要用于固定修复的终印模。
特性：需恒温控制，固化后可加热复用，操作复杂，临床应用逐渐减少。
（图片来源网络，侵删）
调拌前准备工作
充分的准备是确保印模质量的前提,需从环境、工具、材料及患者四个维度进行把控。
-
环境控制
调拌室温度宜维持在20-25℃，湿度<50%，避免高温或潮湿环境影响材料固化速度，硅橡胶和聚醚类材料对温度敏感，低温环境可延长操作时间，但需避免材料结冰。 -
工具选择与消毒
- 调拌工具：藻酸盐和琼脂类需使用橡胶碗和金属调拌刀（避免塑料碗吸附材料）；硅橡胶和聚醚类推荐使用专用混合枪或自动调拌机，确保混合均匀。
- 消毒处理：所有工具需严格消毒（如高压蒸汽灭菌或化学浸泡），避免交叉感染；橡胶碗使用后需彻底清洁，防止残留材料硬化影响后续使用。
-
材料检查与预处理
（图片来源网络，侵删）- 检查有效期：材料过期后性能下降（如藻酸盐粉末吸湿结块、硅橡胶液体分层），需确认包装完好、在有效期内。
- 预处理：硅橡胶和聚醚类材料需在使用前恢复至室温（避免低温导致流动性降低）；琼脂类需提前放入恒温仪中加热至65-70℃，使用前降温至45-50℃。
-
患者准备
- 口腔清洁：嘱患者漱口，清除食物残渣和菌斑，必要时进行牙周洁治。

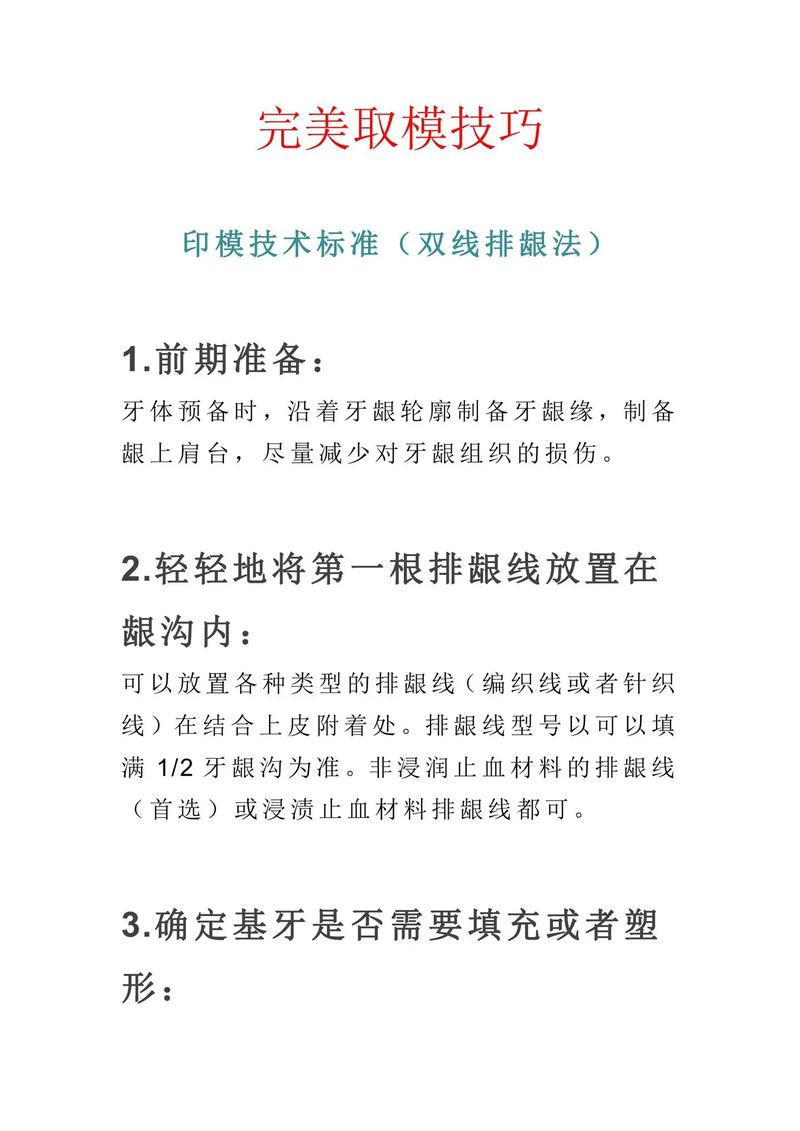

- 隔湿处理：使用棉球、橡皮障或吸唾器隔离唾液，尤其对于后牙区或龈沟液较多的患者，需放置排龈线（如肾上腺素棉线）清晰暴露龈沟形态。
各类材料调拌方法详解
不同材料的化学特性和临床需求决定了调拌方法的差异,需严格遵循材料说明书的粉液比、调拌时间及操作流程。
（一）藻酸盐类印模材料调拌
-
粉液比控制
常用粉液比为1:1（重量比）或2:1（体积比，如3.5g粉:1.8ml液），具体需参照产品说明，粉量过多或液体过多均会影响材料强度和流动性：粉多则材料过硬、弹性下降；液多则材料过稀、强度不足、易变形。 -
调拌步骤
- 液体倒入橡胶碗：用量筒精确量取液体，避免误差。
- 缓慢加入粉末：将粉末均匀撒在液面表面，静置30秒（让粉末充分吸收液体，避免结块），再用调拌刀以“旋转折叠法”轻轻搅拌，避免过度搅拌产生气泡。
- 调拌时间：一般2-3分钟，直至材料均匀、无颗粒感、呈糊状，调拌过程中可轻敲橡胶碗排出气泡。
-
操作要点
- 调拌完成后需立即取模,避免材料固化；
- 取模时需保持稳定压力,避免移动导致印模变形；
- 取出后立即冲洗（去除表面碎屑，但避免长时间浸泡导致材料膨胀），30分钟内完成灌模。
（二）硅橡胶类印模材料调拌
硅橡胶分为基膏（base）和催化剂（catalyst），需按比例混合，分加聚型和缩聚型两类。
-
加聚型硅橡胶（如聚硅氧烷）
- 粉液比：通常为1:1（体积比，如A:B=C:D），需使用专用注射枪或混合枪确保比例精确。
- 调拌方法：
- 若使用手混法：将基膏和催化剂置于调拌板上，用调拌刀以“旋转刮切法”混合，避免折叠带入气泡，直至颜色均匀（如双色混合后均匀一致）；
- 若使用机混法：将材料装入混合枪头，连接混合枪，以转速300-500r/min混合30-60秒，挤出时无条状物即可。
- 操作要点：混合后需在操作时间内（3-5分钟）完成取模，避免固化；取模时需采用“轻压、静置、脱模”原则，避免用力拉扯导致印模撕裂。
-
缩聚型硅橡胶
- 粉液比：通常为10:1（体积比），需使用调拌刀在调拌板上充分混合；
- 调拌时间：5-8分钟，直至材料均匀无颗粒；
- 注意事项：固化过程中释放乙醇，需确保患者口腔通风，避免刺激。
（三）聚醚类印模材料调拌
聚醚材料粘度高、操作时间短，需严格控制调拌速度和时间。
- 粉液比：通常为1:1（体积比），使用专用混合枪或调拌板混合。
- 调拌方法：
- 手混法：将基膏和催化剂在调拌板上以“轻柔揉搓”方式混合，避免过度搅拌导致产热加速固化；
- 机混法：转速控制在200-400r/min，混合时间20-40秒，避免过长导致提前固化。
- 操作要点：调拌后需在2-3分钟内完成取模，因聚醚固化后硬度高、弹性模量大，脱模时需沿牙体长轴方向轻柔取出，避免折断印模。
（四）琼脂类印模材料调拌
琼脂需配合琼脂注射枪和恒温仪使用,属于热可逆材料。
- 加热溶解：将琼脂粉与水按1:1.5（重量比）混合，放入恒温仪中加热至65-70℃，保持30分钟至完全溶解。
- 降温使用：使用前将琼脂液降温至45-50℃（过热会刺激黏膜，过低则流动性不足），装入注射枪。
- 联合调拌：琼脂常作为初印模材料，注入口腔后用藻酸盐或硅橡胶作为终印模材料，形成“双重印模”，精确复制龈沟细节。
调拌过程中的质量控制
-
稠度控制
材料稠度过高则流动性不足，难以就位；过低则易导致变形或气泡，可通过调拌时间调整：藻酸盐调拌时间每延长30秒，稠度增加；硅橡胶混合时间每延长10秒，粘度增加。 -
气泡预防
- 调拌前轻敲橡胶碗排出碗内气泡；
- 粉末缓慢加入液体,避免快速倒入带入空气；
- 硅橡胶机混时确保枪头内无残留材料,避免分段混合产生气泡。
-
温度管理
硅橡胶和聚醚固化为放热反应，温度每升高5℃，固化速度缩短约30%，高温环境下可减少材料用量或使用冰水冷却调拌工具。 -
时间管理
严格遵循材料的“操作时间”（working time）和“固化时间”（setting time），藻酸盐需在操作时间内完成取模，硅橡胶需在固化前完成印模就位和稳定。
常见问题及解决方法
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 印模表面气泡多 | 调拌时带入空气、材料未充分浸润 | 粉末缓慢撒入液面、轻敲橡胶碗、机混时排尽枪内空气 |
| 印模变形 | 材料固化时间过长、脱模时用力拉扯 | 严格按操作时间取模、沿牙体长轴方向脱模 |
| 印模细节不清晰 | 材料流动性不足、隔湿不彻底 | 调整粉液比（如增加液体量）、加强隔湿（如使用排龈线） |
| 材料未完全固化 | 粉液比错误、环境温度过低 | 校正粉液比、将材料恢复至室温再调拌 |
相关问答FAQs
Q1：调拌硅橡胶时粉液比不准会对印模质量有什么影响？
A：粉液比是影响硅橡胶性能的核心参数，若基膏（粉）过多，会导致材料粘度增加、流动性下降，难以就位或形成气泡，且固化后材料过硬，弹性模量升高，易损伤牙龈；若催化剂（液）过多，则材料固化不完全，强度降低，尺寸稳定性下降，修复体边缘密合度变差，必须使用专用量勺或混合枪，确保粉液比精确（误差≤5%）。
Q2：藻酸盐印模取模后未及时灌模，会有什么后果？如何补救？
A：藻酸盐属于水胶体材料，取模后会因失水收缩（24小时内收缩率可达2-3%），导致模型尺寸缩小，影响修复体精度，若未及时灌模，可采取以下补救措施：① 将印模浸泡在2%硫酸钠溶液中（延缓失水），24小时内完成灌模；② 若已超过24小时，需重新取模；③ 对于精度要求不高的诊断模型，可使用超硬石膏灌模，但需在印模取出后1小时内完成。
