牙科卡环的焊接是可摘局部义齿制作中的关键步骤,目的是将卡环（固位体）精确、牢固地连接到基托（通常为钴铬合金、镍铬合金或钛合金）上，焊接方法主要采用氧乙炔火焰钎焊，有时也使用高频感应钎焊或激光钎焊，以下是详细的氧乙炔火焰钎焊步骤和要点：
🛠 一、 核心原则
- 清洁是关键： 焊接表面必须绝对干净，无任何油脂、氧化层、抛光膏或残留物。
- 精确间隙： 卡环与基托的焊接处需要保持一个非常小的、均匀的间隙（通常在0.05mm - 0.1mm之间），以便焊料能通过毛细作用流入并形成牢固的连接。
- 避免过热： 过高的温度会导致基托变形、材料晶粒粗化、氧化加剧，甚至烧穿材料，需严格控制加热温度和时间。
- 均匀加热： 确保卡环和基托焊接区域被均匀加热到焊料熔点以上，但低于基托材料的熔点。
- 使用合适的焊料和焊剂： 根据基托和卡环的材料选择匹配的焊料和焊剂。
🧰 二、 所需材料与设备
- 焊接设备：
- 氧乙炔焊枪及配套氧气瓶、乙炔瓶（或液化石油气瓶，但温度稍低）。
- 专用小型焊枪喷嘴（通常为1#或2#）。
- 焊枪支架。
- 焊料：
- 银基焊料： 最常用，根据熔点分为：
- 高银焊料： 如AgPdCu (熔点约650-750°C)，强度高，适用于钴铬合金、镍铬合金、钛合金，推荐用于卡环焊接。
- 中银焊料： 如AgCuZn (熔点约700-800°C)。
- 低银焊料： 如AgCuZnCd (熔点约700-850°C)，含镉，毒性大，已逐渐被淘汰。
- 金基焊料： 生物相容性好，强度高，但成本极高，极少用于常规卡环焊接。
- 钎焊合金： 如钴铬合金专用焊料（熔点接近基托材料），需要更高温度和更精确控制。
- 银基焊料： 最常用，根据熔点分为：
- 焊剂：
- 硼基焊剂： 最常用，能有效去除氧化物，保护金属在高温下不被氧化，分为：
- 低温焊剂： 适用于银焊料（熔点<800°C）。
- 高温焊剂： 适用于钎焊合金或金焊料（熔点>800°C）。
- 氟化物基焊剂： 有时用于钛合金焊接，需特别注意兼容性。
- 选择： 必须与焊料和金属类型匹配，焊剂应呈膏状或糊状，易于涂覆。
- 硼基焊剂： 最常用，能有效去除氧化物，保护金属在高温下不被氧化，分为：
- 辅助工具：
- 小型毛刷（涂焊剂用）。
- 焊料丝或焊料片（根据焊接点形状选择）。
- 镊子（夹持小部件，避免烫伤）。
- 小型钢丝刷或不锈钢刮刀（清理焊接区域）。
- 模型固定装置：如石膏包埋、专用夹具、耐火材料支架等，确保焊接过程中模型位置固定不变。
- 喷水壶（用于快速冷却特定区域，需谨慎使用）。
- 通风设备：强力排风系统或局部抽风罩，至关重要！ 焊接产生有害烟雾（尤其是含镉焊料和金属氧化物）。
- 防护装备：护目镜（防紫外线和飞溅）、耐高温手套、围裙、口罩（最好带活性炭滤芯）。
- 抛光设备：焊后打磨抛光机。
🔥 三、 焊接步骤（氧乙炔火焰钎焊）
-
准备模型与卡环：
（图片来源网络，侵删）- 清洁： 用超声波清洗机彻底清洗基托和卡环焊接区域，去除所有抛光膏、抛光布碎屑、油脂，用丙酮或酒精擦拭焊接面，干燥。
- 修整： 确保焊接面平整，无毛刺、尖锐边缘，必要时用小砂轮或锉轻微修整。
- 试戴与定位： 在石膏模型上试戴卡环，确认其位置、形态、与基托的密合度及与牙齿/牙龈的接触关系，标记焊接点。
- 固定： 这是最关键的一步！ 必须将模型牢固固定在支架上，防止焊接过程中移动或变形，常用方法：
- 石膏包埋： 用硬石膏或耐火石膏将模型非焊接区域包埋固定，只暴露焊接点。最常用且可靠。
- 专用夹具： 使用可调节的金属夹具固定模型。
- 耐火材料支架： 使用耐火材料（如石棉板、专用耐火材料块）制作支架支撑模型。
- 设置间隙： 确保卡环与基托在焊接点处有均匀的微小间隙（0.05-0.1mm），如果过紧，用薄刀片或专用工具小心撬开一点；如果过松，可能需要重新制作或调整卡环。
-
涂覆焊剂：
- 用小毛刷在卡环和基托的焊接表面均匀涂上一层薄薄的焊剂，焊剂层应覆盖整个焊接区域及其边缘一小部分（约1-2mm），避免涂到非焊接区域或模型上。
-
放置焊料：
将适量焊料丝或小片预放置在焊接间隙处或靠近卡环一侧,利用毛细作用，当加热时焊料会自动流入间隙，也可以在加热过程中添加。
-
预热与加热：

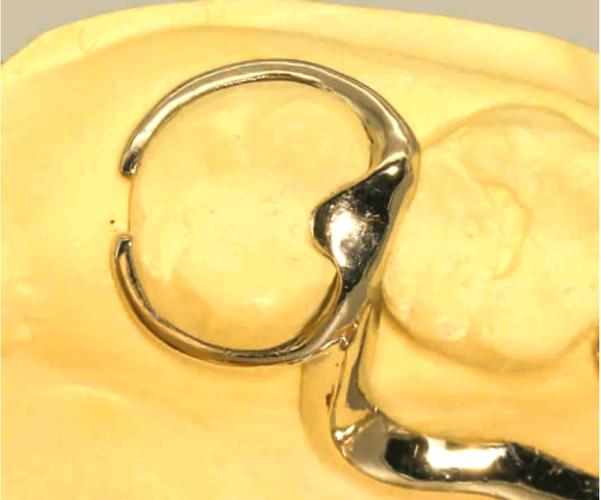

（图片来源网络，侵删）- 调整火焰： 点燃焊枪，调节为中性焰（内焰呈淡蓝色，外焰呈淡紫色，无嘶嘶声），避免使用碳化焰（还原性强，易渗碳）或氧化焰（易氧化金属）。
- 预热模型： 先用火焰外焰（温度较低）均匀加热整个模型（尤其是基托），使其温度缓慢上升，这有助于减少热应力，防止基托局部过热变形，预热时间取决于模型大小和材料。
- 聚焦加热焊接区： 将火焰内焰尖端（温度最高点）对准焊接区域，进行均匀、缓慢、画圈或小幅度移动加热。关键点：
- 同时加热： 火焰应同时覆盖卡环和基托的焊接区域，确保两者温度同步升高。
- 温度控制： 观察金属颜色变化，当金属加热到暗樱桃红色（约700-800°C，具体取决于焊料熔点）时，焊料开始熔化流动，对于高银焊料，通常在金属呈橙红色时焊料就能良好流动。
- 避免过热： 金属一旦开始发红，就要非常小心，看到焊料完全熔化并填满间隙（形成光滑的圆角）后，立即移开火焰或减小火焰。切勿将金属烧至白热化！ 这会导致基托变形和严重氧化。
- 利用焊剂： 焊剂在达到活性温度时会熔化成透明液体，覆盖金属表面，当焊剂变得清澈、流动时，说明温度接近焊料熔点，焊料熔化流动时，焊剂会进一步帮助去除氧化物。
-
焊料流动与连接形成：
- 一旦焊料开始熔化,它会依靠毛细作用迅速流入并填满卡环与基托之间的微小间隙。
- 观察焊料是否完全、均匀地填满间隙，并在两侧形成光滑的圆角过渡，这是良好焊接的标志。
- 如果焊料流动不畅,可能是：
- 间隙过大或过小。
- 温度不够（未达到焊料熔点）。
- 焊剂不足或失效。
- 表面不清洁或有氧化层。
- 切勿在焊料未完全流动时添加过多焊料，否则会形成堆积或假焊。
-
冷却：
- 焊料完全填满间隙并形成良好连接后,移开火焰。
- 让模型在空气中自然冷却至室温。切勿用冷水或压缩空气急冷，这会导致巨大的热应力，使基托或卡环产生裂纹或变形，自然冷却有助于应力释放。
-
清理与检查：
- 清除焊剂残渣： 待完全冷却后，用钢丝刷、小刮刀或喷砂（注意保护模型和精细部件）清除焊接区域残留的焊剂硬壳，焊剂残渣有腐蚀性且影响美观。
- 检查焊接质量：
- 目视检查： 焊接点是否连续、光滑？有无明显缝隙、气孔、焊料堆积或虚焊？卡环位置是否准确？
- 探针检查： 用探针轻轻沿焊缝划动，感觉是否连续、牢固，注意力度，避免损伤。
- （可选）X光检查： 对于复杂或关键修复体，可拍摄X光片检查内部焊接质量和有无裂纹。
-
后处理：
（图片来源网络，侵删）- 打磨抛光： 使用车针、磨头、抛光轮等工具，精细打磨焊接区域，使其与基托和卡环表面平滑过渡，去除所有锐边，恢复原有的光泽和形态。
- 调整咬合： 焊接完成后，在 articulator 上检查并调整卡环及整个义齿的咬合关系。
- 最终清洁： 再次彻底清洗义齿。
⚠ 四、 重要注意事项与常见问题
-
安全第一：
- 通风！通风！通风！ 必须在强力通风环境下操作，佩戴合适的呼吸防护装备，焊接烟雾（尤其含镉、铍、钴、镍等金属）有剧毒。
- 防护眼镜、手套、围裙必不可少。
- 乙炔瓶、氧气瓶远离热源、油污，固定牢固，压力表正常。
- 熟悉灭火器位置和使用方法。
-
材料匹配：
基托、卡环、焊料、焊剂必须兼容，不同金属（如钴铬和钛）焊接需特别选择焊料和焊剂，并严格控制温度。
-
温度控制：
过热是导致基托变形、氧化、材料性能下降的主要原因，务必使用中性焰，缓慢加热，观察金属颜色变化，及时移开火焰。
-
清洁度：
任何污染物都会阻碍焊料流动,导致假焊，清洁步骤不能省略。
-
间隙控制：
间隙过大,焊料强度下降；间隙过小，焊料无法流入，0.05-0.1mm是理想范围。
-
假焊：
- 现象：焊料看似连接，但强度极低，易脱落。
- 原因：表面不清洁、温度不够、焊剂失效、间隙不当、氧化严重。
- 解决：彻底清洁、重新涂焊剂、确保足够温度、控制间隙。
-
变形：
- 现象：基托或卡环在焊接后发生翘曲、扭曲。
- 原因：加热不均匀、局部过热、冷却过快、模型固定不牢。
- 解决：均匀预热、缓慢加热、自然冷却、牢固固定模型。
-
氧化：
- 现象：焊接区域发黑、发蓝，焊料流动性差，连接不牢。
- 原因：焊剂不足或失效、火焰不当（氧化焰）、加热时间过长。
- 解决：足量涂覆焊剂、使用中性焰、控制加热时间。
-
焊料流淌：
- 现象：焊料流到非焊接区域。
- 原因：温度过高、焊料过多、焊剂过多。
- 解决：降低温度、减少焊料用量、控制焊剂涂覆范围。
📌 五、 总结
牙科卡环的焊接是一项精细且要求严格的技术,成功的关键在于：彻底清洁、精确固定、微小间隙、均匀预热、严格控制温度（中性焰、避免过热）、足量有效焊剂、焊料充分流动、自然冷却。 操作者必须具备丰富的经验、良好的手眼协调能力和对材料特性的深刻理解，安全防护和通风是绝对不可忽视的前提条件，对于复杂的或重要的修复体，建议在有经验的技师指导下进行，或考虑使用更精密的设备如高频感应钎焊或激光钎焊（成本更高，但精度和热影响控制更好）。💪🏻
