聚合瓷嵌体（如Lava Ultimate, Enamic等）是一种结合了陶瓷和树脂基复合材料特点的间接修复材料，兼具陶瓷的美学、强度和树脂的可加工性、可抛光性，其粘结方法与传统的全瓷嵌体或树脂嵌体既有相似之处，也有其特定的要求，主要取决于其表面成分（含陶瓷填料和树脂基质）。
以下是聚合瓷嵌体粘结的详细步骤和关键要点：
（图片来源网络，侵删）
🧪 一、 粘结前准备
-
嵌体试戴与调整：
- 就位检查： 确保嵌体能完全、无阻力地就位于预备好的窝洞内，检查边缘密合度,尤其关注点线角区域。
- 咬合调整： 在咬合纸上精确调整咬合高点，确保无早接触、干扰或过高，特别注意正中、前伸、侧向咬合。
- 邻接关系： 检查邻接点的紧密度和位置,必要时进行微调。
- 抛光： 使用精细的金刚砂车针或抛光杯抛光嵌体表面，去除任何制作或试戴过程中产生的微小划痕或高点。注意： 聚合瓷表面抛光后，可能需要重新进行表面处理（见下文）。
-
窝洞准备：
- 清洁： 彻底清洁窝洞，去除所有临时粘结剂残留、碎屑、唾液、血液，使用橡皮障隔离是最佳选择，确保操作区干燥、隔湿。
- 酸蚀（牙体表面）：
- 目的： 增加牙体表面粗糙度,形成微机械固位。
- 材料： 通常使用35%-37%的磷酸凝胶。
- 时间： 15-30秒（具体时间需根据酸蚀剂品牌和牙体状况调整）。
- 冲洗： 大量水彻底冲洗至少15秒,去除所有酸蚀剂和脱矿碎屑。
- 干燥： 轻轻吹干，形成均匀的、湿润的、有光泽的牙本质表面（即“湿润粘结”状态）。避免过度干燥（白垩色）或过度湿润（水珠存在），对于釉质边缘，酸蚀时间可适当延长（如30-60秒）,冲洗后也保持湿润状态。
-
嵌体表面处理（关键步骤！）：
- 目的： 增强嵌体与粘结剂之间的微机械固位和化学结合。
- 方法（通常结合使用）：
- 机械粗糙化： 使用小直径的金刚砂车针（如直径0.8-1.0mm）在嵌体粘结面（特别是与牙体接触的区域）进行轻微的、精细的划痕处理（如交叉划痕），增加表面积。避免过度切削！
- 化学处理（核心步骤）：
- 氢氟酸酸蚀：
- 材料： 5%-10%的氢氟酸凝胶（如Porcelain Etch, Ultra-Etch）。
- 时间： 20-60秒（必须严格遵循聚合瓷制造商的推荐时间！ 不同品牌/型号可能有差异）。
- 作用： 选择性地腐蚀陶瓷填料颗粒，暴露出下面的树脂基质，形成微孔结构,显著增强机械锁合。
- 硅烷偶联剂处理：
- 材料： 双功能硅烷偶联剂（如Monobond Plus, Porcelain Bond Activator, Clearfil Ceramic Primer）。
- 方法：
- 单瓶硅烷： 直接涂布于酸蚀后的嵌体表面，等待至少60秒（或按说明书），使其充分反应并干燥（表面应无液态残留，呈粘稠或半干状态）。
- 双瓶硅烷（底液+催化剂）： 通常先涂布底液（如含有MPS的溶液），等待60秒，再涂布催化剂（如含有催化剂的溶液），等待60秒使其干燥。务必遵循产品说明。
- 作用： 硅烷分子一端与二氧化硅（陶瓷填料）形成化学键，另一端与树脂粘结剂中的树脂基质形成化学键，建立强大的化学桥接作用。这是聚合瓷粘结成功的关键！
- 氢氟酸酸蚀：
- 冲洗与干燥： 酸蚀后需用大量水冲洗干净，去除残留酸，硅烷处理后的表面需轻柔吹干至无液态水，但保持表面活性（非完全干燥）。
🧪 二、 粘结剂应用与粘结
-
粘结剂选择：

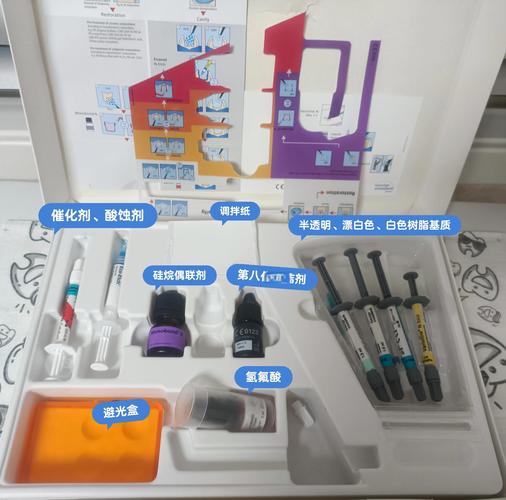

（图片来源网络，侵删）- 聚合瓷通常推荐使用自酸蚀粘结系统（如Clearfil SE Bond, OptiBond XTR, G-aenial Bond等），这类系统简化了操作，减少了技术敏感性,并且对牙本质的湿润状态要求相对宽容。
- 也可使用全酸蚀粘结系统（如OptiBond FL, Scotchbond Universal），但需要更严格地控制酸蚀、冲洗和干燥步骤。
- 务必选择与聚合瓷和牙体粘结均兼容的粘结系统。 参考嵌体和粘结剂制造商的推荐。
-
粘结剂应用：
- 涂布顺序： 通常先涂布于处理好的牙体窝洞表面，等待规定时间（如20秒），然后用气枪轻柔吹薄一层（避免过度吹干）,使其均匀覆盖所有粘结区域。
- 再涂布于嵌体表面： 将粘结剂涂布于处理好的嵌体粘结面，等待规定时间（如20秒）,同样轻柔吹薄一层。
- 关键： 确保所有粘结表面（牙体、嵌体）都被粘结剂完全、均匀地覆盖。
-
嵌体就位：
- 使用合适的工具（如嵌体输送器、镊子）将嵌体精确、轻柔地就位，避免用力按压或扭动,以免粘结剂被过度挤出或产生气泡。
- 就位后，使用棉球或器械轻轻加压,确保嵌体完全就位并排出多余粘结剂。
-
去除多余粘结剂：
- 在粘结剂固化前，使用精细的刮治器、探针或小头毛刷，仔细去除嵌体边缘和窝洞周围溢出的多余粘结剂。注意边缘形态，避免破坏边缘封闭。
- 对于邻面区域，特别小心,避免损伤邻牙。
-
粘结剂固化：
（图片来源网络，侵删）- 光照固化： 使用光固化灯，从不同角度（如近中、远中、咬合面、舌/腭侧）照射嵌体，确保所有粘结剂都充分固化。注意：
- 光固化灯头应尽可能贴近修复体表面（通常建议1-2mm）。
- 确保光强足够（定期检查灯头强度）。
- 每个位置照射足够的时间（通常20-40秒，根据灯强和粘结剂要求）。
- 对于较深的窝洞或颜色较深的嵌体,可能需要延长固化时间或使用高功率灯。
- 光照固化： 使用光固化灯，从不同角度（如近中、远中、咬合面、舌/腭侧）照射嵌体，确保所有粘结剂都充分固化。注意：
🧪 三、 粘结后处理
-
精细修整与抛光：
- 待粘结剂完全固化后，使用精细的金刚砂车针或抛光系统,对嵌体边缘和修复体表面进行精细修整和抛光。
- 重点：
- 边缘抛光： 确保与牙体组织平滑过渡，无悬突,易于清洁。
- 表面抛光： 恢复聚合瓷特有的高光泽和光滑表面,减少菌斑附着。
- 咬合再确认： 抛光后再次检查咬合,确保无早接触。
-
最终检查：
- 检查咬合关系、邻接关系、边缘密合度、修复体表面光滑度。
- 指导患者术后注意事项（避免咬硬物、良好的口腔卫生等）。
📌 关键注意事项与总结
- 严格遵循制造商指南： 不同品牌、型号的聚合瓷（Lava Ultimate, Enamic, Cerasmart等）和粘结系统，其表面处理方法（尤其是酸蚀时间、硅烷类型）、粘结剂选择和操作步骤可能有细微差别。务必仔细阅读并遵守产品说明书。
- 表面处理是核心： 聚合瓷的粘结成功高度依赖于其表面的氢氟酸酸蚀和硅烷偶联剂处理，这两步步骤缺一不可，且操作必须规范（时间、浓度、干燥状态）。
- 隔湿与干燥： 良好的隔湿（橡皮障最佳）和精确的牙体表面干燥状态（湿润粘结）是保证粘结效果的基础。
- 粘结剂选择： 自酸蚀粘结系统因其操作简便和技术敏感性较低,通常作为聚合瓷粘结的首选。
- 光照固化： 确保充分、均匀的光照固化,尤其是对于深色或较厚的聚合瓷嵌体。
- 精细修整抛光： 修复体边缘和表面的精细处理对长期成功至关重要，影响美观、舒适度和菌斑控制。
- 技术敏感性： 尽管聚合瓷操作相对简便，但粘结过程仍需要细致的操作和严格的质量控制,每一步都可能影响最终效果。
聚合瓷嵌体的粘结是一个多步骤、多因素影响的过程，成功的粘结依赖于规范的牙体预备、精细的嵌体试戴调整、严格的嵌体表面处理（酸蚀+硅烷）、合适的粘结剂选择与应用、充分的光照固化以及精细的修整抛光。 在临床操作中，耐心、细致和遵循产品指南是获得长期稳定修复效果的关键。💪🏻
