正畸弓丝是口腔正畸治疗中的核心工具,通过施加持续、轻柔的力引导牙齿在牙槽骨中移动，最终实现牙列整齐、咬合稳定及面部美观的目标，弓丝的分类维度多样，包括材质、截面形态、尺寸、力学性能及临床用途等，不同分类下的弓丝特性各异，需根据治疗阶段、牙齿移动需求及患者个体差异选择，以下从多维度详细阐述正畸弓丝的分类。

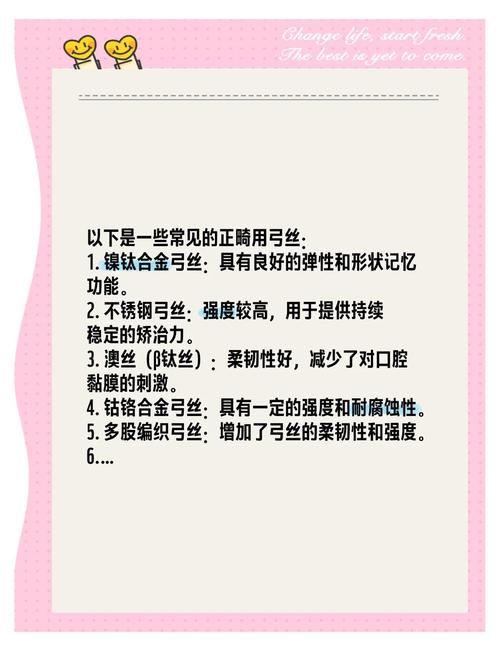

按材质分类
材质是决定弓丝力学性能（如弹性、强度、记忆性）和生物相容性的基础，主要分为以下几类：
不锈钢弓丝（Stainless Steel Wire）
主要成分：铁、铬（12%-20%）、镍（8%-10%），添加钼、锰等元素增强耐腐蚀性。
力学特性：高强度（抗拉强度可达1500-2000MPa）、高刚性、弹性模量高（约200GPa），但无超弹性和形状记忆效应。
临床应用：主要用于治疗后期及保持阶段，如关闭拔牙间隙、精细调整牙齿位置、制作保持丝等，常见尺寸为圆形丝0.016-0.022英寸，方形丝0.016×0.022-0.022×0.028英寸。
优点：成本低、易焊接、操作性能好，适合需要较大稳定力的场景。
缺点：弹性差，易在反复弯曲中折断；长期口腔环境可能释放镍离子，少数患者过敏。
镍钛合金弓丝（Nickel-Titanium Alloy Wire，NiTi）
主要成分：镍（50%-55%）、钛（45%-50%），比例影响相变温度和力学性能。
力学特性：具有超弹性（在形变范围内能持续提供稳定轻力，力值变化小）和形状记忆效应（低温下柔软，高温下恢复预设形状），弹性模量低（约30-50GPa），适合轻力矫治。
分类与应用：
- 普通镍钛丝：如0.014、0.016、0.018、0.020英寸圆形丝，用于初期排齐和整平，利用其超弹性快速纠正牙齿扭转、拥挤；
- 热激活镍钛丝：添加铜元素（铜镍钛丝）或调控镍钛比例，使相变温度接近口腔温度（30-40℃），常温下柔软，放入口腔后受体温激活变硬，提供持续柔和的力，适合对力敏感或需要缓慢移动的患者；
- 记忆性镍钛丝：预设特定形状（如“Ω”曲），放入口腔后恢复形态，用于复杂牙移动（如扭转牙纠正）。
优点：排齐效率高、患者疼痛感轻、适用范围广。
缺点：强度较低、不易焊接、价格较高；过度变形可能导致记忆效应丧失。
β钛合金弓丝（Beta-Titanium Alloy Wire）
主要成分：钛（70%-80%）、铝（3%-6%）、钒（3%-6%），为β相钛合金。
力学特性：弹性模量介于不锈钢和镍钛之间（约80-90GPa），强度中等（抗拉强度约800-1200MPa），兼具弹性和强度，可焊接，无超弹性但可弯折性好。
临床应用：主要用于需要精细控制的阶段，如转矩调整、关闭拔牙间隙，常见方形丝0.017×0.025、0.019×0.025英寸，也可用于制作片段弓或辅助装置。
优点：操作性能优于镍钛丝，适合个性化弯制；生物相容性好，无镍过敏风险。
缺点：价格较高，无超弹性，需依赖医生弯制技巧实现轻力。
其他材质弓丝
- 钴铬合金弓丝：强度高、耐腐蚀，用于特殊病例（如成人严重骨性错颌），但生物相容性较差，易引起黏膜刺激；
- 复合树脂弓丝：美观性好（透明或牙色），但强度低，仅适用于临时修复或儿童早期矫治。

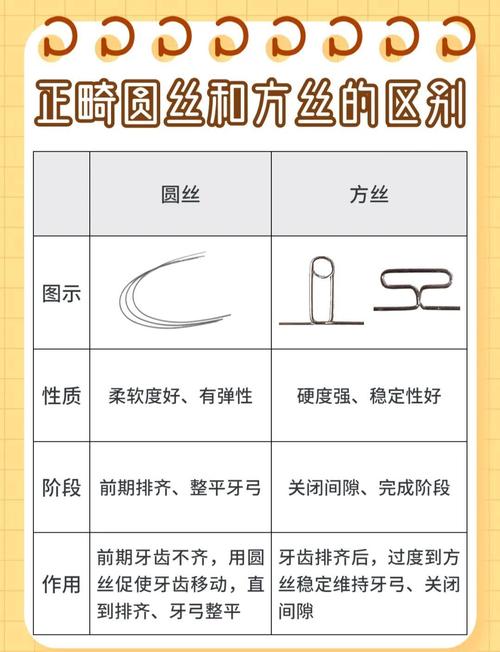

按截面形态分类
截面形态决定弓丝与托槽的接触方式,影响摩擦力、转矩控制能力和牙齿移动的精确性：
圆形丝（Round Wire）
形态：截面为圆形，直径0.014-0.022英寸不等。
力学特性：与托槽槽沟为点接触，摩擦力小，可向任意方向移动牙齿，但转矩控制能力弱。
临床应用：初期排齐（纠正牙齿扭转、拥挤）、整平牙弓（Spee曲线调整），常用材质为镍钛丝。
方形丝（Square Wire）
形态：截面为矩形，常见尺寸0.016×0.022、0.017×0.025、0.022×0.028英寸（宽×高）。
力学特性：与托槽槽沟为线接触，摩擦力大，但转矩控制能力强（可精确调整牙齿根舌向/唇向位置），稳定性好。
临床应用：精细调整阶段（关闭拔牙间隙、纠正转矩、建立正常咬合），材质多为不锈钢或β钛丝，0.022×0.028英寸方形丝是现代方丝弓矫治的“标准终丝”，用于稳定牙列。
麻花丝（Twisted Wire）
形态：由两根或多根圆形丝扭绞而成，截面呈麻花状。
力学特性：增加与托槽的接触面积，提供多向力，但操作复杂，现较少使用，仅用于特殊病例（如严重扭转牙的初步纠正）。
T型丝（T-Wire）
形态：截面呈T形，常用于舌侧矫治或特殊托槽（如Begg托槽），提供特定的力系统（如垂直向牵引）。
按尺寸分类
尺寸（直径或宽高）直接影响弓丝的刚性和弹性，刚性=弹性模量×截面惯性矩，尺寸越大，刚性越高，弹性越低：
- 圆形丝尺寸：0.014英寸（最细，用于极度拥挤的初期排齐）→0.016英寸（常用排齐丝）→0.018英寸（整平阶段）→0.020-0.022英寸（后期稳定）；
- 方形丝尺寸：0.016×0.022英寸（早期转矩调整）→0.017×0.025英寸（关闭间隙）→0.022×0.028英寸（终期精细调整）。
按力学性能分类
根据弓丝的力-形变特性（即施加外力后的变形和恢复能力），可分为：
- 超弹性弓丝：如镍钛丝，在相变温度以上，形变后能完全恢复原状，且力值在“平台期”保持恒定，适合持续轻力矫治（如排齐）；
- 热激活弓丝：如铜镍钛丝，常温下柔软（低弹性模量），体温激活后弹性模量升高，提供持续柔和的力，适合敏感患者或缓慢移动牙齿；
- 刚性弓丝：如不锈钢丝，弹性模量高，形变后恢复能力弱，提供较大力，适合快速移动牙齿（如关闭间隙）；
- 记忆性弓丝：具有形状记忆效应，低温下可变形，高温后恢复预设形状，用于复杂牙移动（如扭转牙纠正）。
按临床用途分类
根据治疗目标和阶段,弓丝可分为：
- 排齐弓丝：细圆形镍钛丝（0.014-0.018英寸），解决牙齿拥挤、扭转；
- 整平弓丝：不锈钢丝或镍钛丝，整平牙弓Spee曲线，消除深覆或深覆盖；
- 转矩弓丝：方形丝（β钛或不锈钢），调整牙齿长轴，确保根舌向/唇向位置正确；
- 关闭曲弓丝：在弓丝上制作关闭曲（如T型曲、欧米曲），利用弓丝弹性关闭拔牙间隙，材质多为不锈钢或β钛方形丝；
- 种植体支抗弓丝：连接种植体支抗钉，需高强度和稳定性，材质多为不锈钢或β钛粗方丝。
材质分类特性对比表
| 材质名称 | 主要成分 | 弹性模量（GPa） | 抗拉强度（MPa） | 临床应用 | 优点 | 缺点 |
|---|---|---|---|---|---|---|
| 不锈钢弓丝 | 铁、铬、镍、钼 | 180-200 | 1500-2000 | 后期稳定、关闭间隙、保持丝 | 成本低、刚性好、易焊接 | 弹性差、易折断、镍过敏风险 |
| 镍钛合金弓丝 | 镍、钛（50%-55%） | 30-50 | 800-1200 | 初期排齐、整平、热激活加力 | 超弹性、排齐效率高、疼痛轻 | 强度低、不易焊接、价格较高 |
| β钛合金弓丝 | 钛、铝、钒 | 80-90 | 800-1200 | 转矩调整、关闭间隙、精细控制 | 兼具弹性和强度、可弯折性好 | 无超弹性、价格较高 |
| 铜镍钛合金弓丝 | 镍、钛、铜 | 30-50 | 800-1200 | 低温环境排齐、敏感患者加力 | 力柔和持续、适合复杂病例 | 温度敏感、价格高 |
相关问答FAQs
问题1：正畸治疗中为什么需要根据治疗阶段更换不同类型的弓丝？
解答：正畸治疗分为排齐、整平、关闭间隙、精细调整等多个阶段，各阶段牙齿移动需求不同，初期排齐时，牙齿错位明显，需持续轻力避免牙根吸收，此时选择超弹性镍钛丝；关闭拔牙间隙时，需较大支抗和稳定力，选用不锈钢或β钛方形丝；精细调整阶段需精确控制牙齿转矩，用方形丝进行个性化调整，不同弓丝的力学特性和尺寸匹配不同治疗目标，确保牙齿安全、高效移动，因此需阶段性更换弓丝。
问题2：镍钛弓丝使用时需要注意哪些问题？
解答：镍钛弓丝使用时需注意：①避免过度变形：虽具超弹性，但反复弯折或扭转可能导致记忆效应丧失甚至断裂，操作需轻柔；②注意温度影响：热激活镍钛丝需在体温下激活，放入口腔前避免低温环境（如冷藏），否则力值不足；③定期更换：镍钛丝易疲劳，通常4-6个月更换，避免力值衰减；④配合轻力矫治：若患者疼痛明显，需复诊调整弓丝形态，避免强行加力；⑤托槽匹配：圆形丝需与标准托槽槽沟一致，方形丝注意托槽尺寸，避免摩擦力过大影响移动。
