藻酸盐印模材料是口腔临床中常用的取模材料，其调拌方法的准确性直接影响印模的精确度、细节再现性及最终修复体的质量，调拌过程需严格遵循材料特性与操作规范，确保材料均匀、无气泡、流动性适中，以获得清晰的牙体及软组织形态，以下从材料准备、操作步骤、注意事项等方面详细说明调拌藻酸盐印模材料的方法。

材料与工具准备

调拌藻酸盐印模材料前，需备齐以下物品，确保操作环境与工具符合要求：

1. 藻酸盐粉与水：选择临床常用品牌（如贺利氏、登腾等），按说明书准备粉剂与配套调和液（水），通常为粉水混合型材料，水需使用蒸馏水或去离子水，避免矿物质影响凝固。
2. 调拌工具：采用专用橡胶碗与塑料调拌刀（金属调拌刀可能加速材料反应），碗与刀需清洁干燥，无残留物。
3. 计时器：精确控制调拌与工作时间，避免材料过快凝固或流动性不足。
4. 其他辅助工具：量勺（精确取粉）、纱布（清洁双手与工具）、托盘（选择适合患者口腔大小的印模托盘，金属或一次性塑料托盘均可，需清洁干燥）。

调拌比例与混合方法

藻酸盐印模材料的粉水比例是影响材料性能的核心因素，不同品牌比例略有差异，需严格参照说明书，常见粉水比（重量比）为2:1至3:1（如20g粉配10-15ml水），或体积比约为3:1（3勺粉配1勺水），错误比例会导致材料过稀（流动性过大、强度不足）或过稠（流动性差、难以复制细节）。

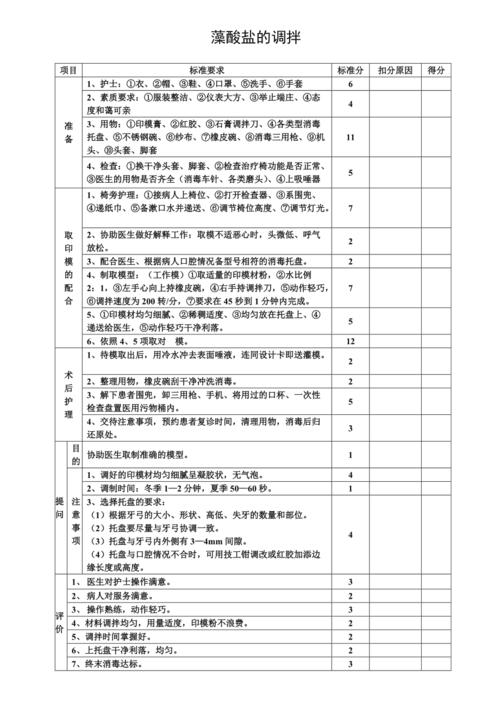

调拌步骤：

1. 加水：向清洁干燥的橡胶碗中加入规定量的调和液（水），液量需精确，可使用量杯或专用量勺。
2. 撒粉：将藻酸盐粉均匀、缓慢地撒入水中，避免一次性倒入导致粉结块（“干粉团”），影响混合均匀性，撒粉时可将碗微微倾斜，沿碗壁缓慢加入，使粉自然吸水。

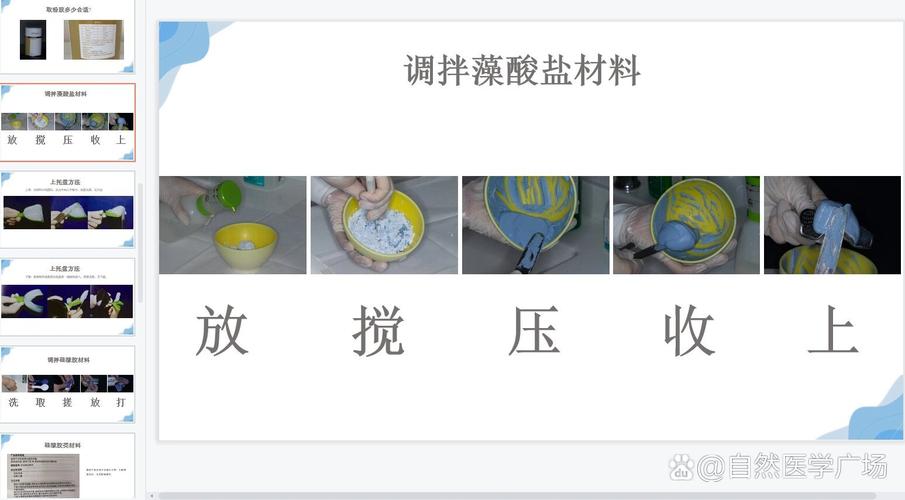

3. 调拌手法：
   • 初期混合：用调拌刀将粉液轻轻翻拌，避免剧烈搅拌，防止产生气泡，待粉液初步混合成糊状后，增加力度。
   • 均匀调拌：采用“折叠-旋转”法，从碗底向上翻折材料，同时顺时针或逆时针旋转调拌碗，确保粉液完全接触，调拌过程中需刮调拌刀碗侧与底部的材料，避免残留未混合的干粉。
   • 控制时间：总调拌时间通常为30-45秒（具体时间参考说明书），过长会导致材料提前凝固，过短则混合不均，调拌完成后，材料应呈均匀、细腻的糊状，无颗粒感，粘稠度类似浓稠的酸奶。

调拌后操作与注意事项

1. 排气与上托盘：调拌完成后，轻震调拌碗2-3次，排出材料内部气泡，取适量材料置于托盘前2/3区域（避开托盘边缘，防止材料过薄溢出），用调拌刀均匀摊开，厚度约2-3mm（牙体区域需≥3mm，软组织区域≥2mm）。
2. 工作时间控制：藻酸盐材料从混合完成到凝固的时间为“工作时间”，通常为2-3分钟（25℃环境下），需在此时间内完成取模操作，超时会导致材料变硬，无法准确复制形态。
3. 环境因素控制：
   • 温度：适宜操作温度为20-25℃，温度过高（＞30℃）会加速凝固，过低（＜15℃）则延缓凝固，均影响材料性能。
   • 湿度：避免在潮湿环境中调拌，水分过多会稀释材料；干燥环境需防止材料过快失水。
4. 常见问题预防：
   • 气泡产生：调拌时速度过快、粉液混合不均或托盘内材料未排尽均会导致气泡，需轻震托盘并避免过度搅拌。
   • 材料结块：撒粉过快或未及时翻拌会导致干粉团，需重新取料调拌，避免使用结块材料。
   • 流动性不足：粉水比过高（粉多水少）或调拌时间不足，需严格按照比例操作，确保充分混合。

不同品牌藻酸盐材料调拌参数参考

为便于临床操作，以下列举部分常见品牌的调拌参数（具体以说明书为准）：

相关问答FAQs

Q1：调拌藻酸盐时出现气泡，如何处理？
A：气泡会导致印模局部缺损，影响修复体精度，处理方法：①调拌时采用“轻翻慢拌”手法，避免剧烈搅拌产生气泡；②粉液混合初期可静置10秒，让粉自然吸水后再搅拌；③上托盘前轻震调拌碗，排出内部气泡；④托盘边缘可涂抹少量凡士林，减少材料与托盘粘连导致的气泡，若气泡已出现在托盘内，可用调拌刀轻轻戳破，补充少量材料修补。

Q2：粉水比例不准对印模质量有何影响？如何避免？
A：粉水比例直接影响藻酸盐材料的流动性、强度和凝固时间。①粉多水少（比例过高）：材料粘稠、流动性差，难以流入牙体邻间隙、龈沟等细节区域，导致印模模糊；材料凝固过快，工作时间缩短，操作难度增加。②粉少水多（比例过低）：材料过稀，强度不足，取出印模时易变形或撕裂；流动性过大，可能导致印模过薄，细节再现性差，避免方法：①使用配套量勺或电子秤精确称量粉和水；②严格遵循说明书比例，不同品牌材料不混用；③调拌前检查工具是否干燥,避免额外水分混入。
