正畸附件粘结技术是固定矫治治疗的核心环节，其质量直接影响矫治效率、患者舒适度及治疗周期，随着材料学、数字化技术和生物力学研究的深入，该领域近年来经历了显著改进，从传统依赖经验的手工操作逐步向精准化、高效化、微创化方向发展，本文将围绕材料革新、操作流程优化、数字化辅助及特殊牙面处理等方面,系统阐述正畸附件粘结技术的改进进展及其临床价值。
传统粘结技术的局限性

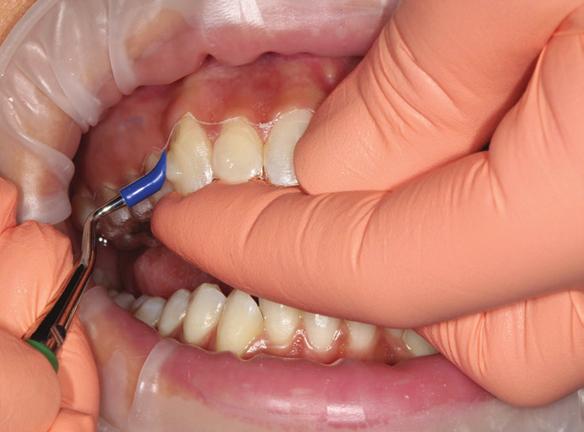

传统正畸附件粘结多采用磷酸酸蚀-树脂粘结系统，操作流程包括牙面清洁、37%磷酸酸蚀30-60秒、冲洗干燥、涂布底剂、涂布树脂粘结剂、放置附件并光照固化，尽管该技术成熟，但存在明显不足：一是酸蚀步骤依赖术者经验，酸蚀时间不足或过度易导致粘结强度下降；二是树脂粘结剂调拌比例敏感（如Bis-GMA树脂需准确混合基质与催化剂），操作繁琐；三是手工定位附件易产生偏差，影响托槽位置精度；四是对釉质发育不全、氟斑牙等特殊牙面，传统粘结强度不足，附件脱落率高；五是粘结后残留树脂清除困难,易导致菌斑堆积和继发龋。
粘结技术改进的关键方向
（一）粘结材料的革新：从“多步骤”到“简化高效”
材料改进是粘结技术进步的核心，传统玻璃离子水门汀因粘结强度低（5-10MPa）已逐渐被复合树脂取代，而新型树脂粘结剂通过优化配方，实现了操作简化与性能提升。
- 自酸蚀树脂粘结剂：摒弃传统磷酸酸蚀步骤，通过含酸性单体的底剂（如磷酸酯单体）同时处理牙釉质/牙本质并形成混合层，将操作步骤从5-6步简化为2-3步（涂底剂-涂树脂-固化），其粘结强度可达15-20MPa，且对牙髓刺激性更低，尤其适用于儿童和敏感患者。
- 纳米复合树脂粘结剂：通过引入纳米级填料（如二氧化硅、氧化锆），提升树脂的机械强度（压缩强度≥300MPa）和耐磨性，减少粘结剂磨损导致的边缘微渗漏，部分产品添加氟化物，可释放氟离子预防釉质脱矿。
- 光固化与双重固化树脂：传统化学固化树脂操作时间长（3-5分钟），易受唾液污染影响固化；光固化树脂通过LED灯照射（波长430-490nm）30-40秒即可固化，双重固化树脂则结合光固化与化学固化优势，适用于后牙区等光照不足区域。
- 预成化粘结系统：将托槽底板预先涂布粘结剂（含自酸蚀成分和光固化树脂），临床使用时直接定位并光照固化，彻底避免调拌误差，操作时间缩短至传统方法的1/3，且粘结强度提升20%-30%。
（二）操作流程优化：从“经验依赖”到“标准化控制”
为减少人为误差，操作流程向标准化、精细化改进。
- 牙面清洁技术升级：传统用橡皮杯+浮石清洁牙面，现采用含EDTA的凝胶清洁剂（如Ortho Cleanse），通过螯合作用去除牙面有机残留和矿物质沉积，酸蚀前无需冲洗，简化步骤且增强酸蚀效果。
- 酸蚀与干燥精准化：采用酸蚀凝胶（如37%磷酸凝胶）配合专用酸蚀笔，精准控制酸蚀范围（仅酸蚀托槽粘结区域），避免酸蚀邻牙或牙龈；干燥步骤使用油水分离气枪，确保牙面呈“白垩色”而非“过干发白”，避免过度干燥降低树脂浸润性。
- 附件定位辅助工具：传统目测定位托槽高度（如尖牙托槽位于牙冠中1/3），现通过定位尺、激光定位仪或数字化导板，实现托槽槽沟与牙长轴角度的精准控制（误差≤0.5mm）,提升矫治力传导效率。
（三）数字化辅助粘结：从“手工定位”到“精准导航”
数字化技术的融入彻底改变了附件粘结的精准度。
- 口内扫描与3D设计：通过口内扫描仪（如iTero、Medit）获取牙列数字化模型，在矫治设计软件中模拟附件位置，生成个性化粘结导板，导板可精确控制托槽的近远中、垂直向及旋转角度，尤其适用于扭转牙、埋伏牙等复杂病例。
- 3D打印导板应用：基于数字化模型，通过SLA或DLP技术打印透明树脂导板，临床时将导板覆盖于牙面，通过导板定位孔放置托槽，光照固化后取下导板，定位精度可达0.1mm，较传统方法提升50%以上。
- 实时导航系统：部分高端设备结合AR（增强现实）技术，在口镜中实时显示托槽虚拟位置与实际牙面的重合度，术者可通过动态调整实现“零误差”粘结。
（四）特殊牙面处理技术：攻克“低粘结强度”难题
针对釉质发育不全、氟斑牙、四环素牙等低粘结强度牙面，改进的表面处理技术显著提升了粘结可靠性。
- 喷砂处理：采用氧化铝颗粒（直径50-100μm）以低压（0.2-0.4MPa）喷砂牙面30秒，形成微粗糙表面，增加树脂与牙面的机械嵌合力，粘结强度提升40%-60%。
- 激光蚀刻：使用Er:YAG激光（波长2940nm）以能量参数（100mJ/pulse，10Hz）照射牙面，选择性去除表层釉质，形成规则凹坑，同时杀灭表面细菌，减少术后敏感。
- 硅烷偶联剂应用：对喷砂或激光处理后的牙面，涂布硅烷偶联剂（如γ-MPS），通过其分子中的硅氧基与釉质结合，有机基团与树脂结合，形成“桥联”作用,显著增强树脂与牙面的化学粘结力。
改进技术的临床优势
与传统技术相比，改进后的粘结技术展现出显著优势：
- 粘结强度提升：新型树脂粘结剂结合表面处理技术，粘结强度可达20-25MPa，附件脱落率从传统方法的5%-8%降至1%-3%；
- 操作效率提高：预成化粘结系统和数字化导板将单颗托槽粘结时间从3-5分钟缩短至1-2分钟，全口粘结时间减少40%-50%；
- 并发症减少：自酸蚀树脂和氟释放材料降低了釉质脱矿风险（发生率下降30%），精准定位减少了因托槽位置偏差导致的疗程延长；
- 适应症拓宽：特殊牙面处理技术使正畸治疗适用于更多复杂病例，如成人正畸、修复前正畸等。
传统技术与改进技术对比
| 对比项目 | 传统技术 | 改进技术 |
|---|---|---|
| 粘结材料 | 磷酸酸蚀+复合树脂 | 自酸蚀树脂+纳米填料 |
| 操作步骤 | 5-6步（酸蚀-冲洗-涂底剂等） | 2-3步（预成化粘结）或数字化导板辅助 |
| 粘结强度（MPa） | 10-15 | 20-25 |
| 单颗托槽粘结时间 | 3-5分钟 | 1-2分钟 |
| 附件脱落率 | 5%-8% | 1%-3% |
| 特殊牙面适用性 | 差（需多次操作） | 优（喷砂/激光处理） |
相关问答FAQs
Q1：正畸附件粘结技术改进后，患者能感受到哪些具体变化？
A：改进后患者体验显著提升：①疼痛感减少：自酸蚀树脂避免了传统磷酸酸蚀对牙髓的刺激，术后敏感发生率降低50%；②舒适度提高：数字化定位使托槽位置更精准，减少因托槽过高导致的口腔黏膜摩擦；③治疗周期缩短：附件脱落率降低和操作效率提升，使总疗程平均缩短3-6个月；④口腔卫生更易维护：新型树脂粘结剂边缘密合度好，菌斑堆积减少，龋病风险降低。
Q2：新型粘结材料是否会对牙齿或牙龈产生刺激？如何选择合适的粘结剂？
A：新型粘结材料（如自酸蚀树脂、纳米复合树脂）经过生物相容性认证，对牙齿和牙龈的刺激性极低，部分产品甚至通过了ISO 10993生物相容性测试，选择粘结剂时需综合考虑：①患者年龄：儿童和青少年优先选择含氟化物的树脂，预防釉质脱矿；②牙面条件：釉质发育不全或氟斑牙需配合喷砂/激光处理，选用高粘结强度树脂；③操作环境：后牙区或张口困难者建议用双重固化树脂，避免光照不足导致固化不全；④过敏史：对甲基丙烯酸酯类过敏者,可选择陶瓷托槽配合专用树脂粘结剂。
