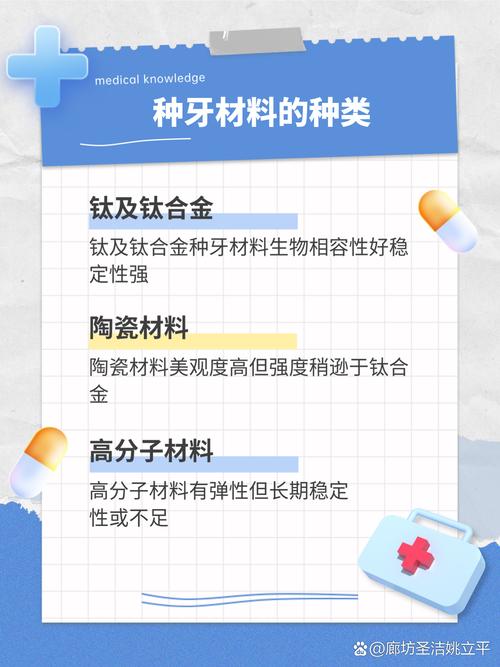

种植牙作为一种修复缺失牙齿的有效方式,其材料的科学选择直接关系到种植体的长期稳定性、生物相容性及患者的使用体验，临床上常用的种植牙材料主要分为金属类、陶瓷类、复合材料及生物活性材料四大类，各类材料在性能、适用场景及优缺点上存在显著差异，需根据患者的口腔条件、骨质情况及个人需求综合选择。
金属材料：种植牙的“经典基石”
金属材料是种植牙应用最早、技术最成熟的类别，其中以钛及钛合金为代表，凭借优异的生物相容性、机械强度和耐腐蚀性，成为目前种植体的主流选择。
纯钛（Grade 4-5）
纯钛是目前种植体最核心的金属材料,其生物相容性源于表面形成的致密氧化钛（TiO₂）钝化膜，能有效避免人体免疫系统排斥反应，根据纯度不同，纯钛可分为Grade 1-4（工业纯钛）和Grade 5（钛合金），其中Grade 4纯钛（含钛99.9%）延展性好，适合骨质条件较差、需要即刻种植的患者；Grade 5（Ti-6Al-4V ELI，含钛90%、铝6%、钒4%）则通过添加铝、钒等元素显著提升强度，适合承受较大咀嚼力的后牙区种植，但需注意，传统钛合金可能含有少量铝、钒等潜在致敏元素，部分敏感患者可能出现局部炎症反应。
钴铬合金
钴铬合金（Co-Cr-Mo）最初用于骨科植入物，后逐步引入种植领域，其特点是硬度高、耐磨性强，且不含镍、铍等易致敏元素，适合对钛金属过敏的患者，但钴铬合金的弹性模量（约210GPa）远高于人骨（10-30GPa），可能导致“应力屏蔽”现象，长期使用可能影响周围骨组织健康，目前已较少作为主流种植体材料，多用于种植体上部修复结构。
其他金属
如镍钛合金（形状记忆效应，可用于特殊种植体设计）、纯钛表面镀金/铂（减少腐蚀，但成本高昂）等，因生物相容性或临床应用限制，使用范围较窄。
陶瓷材料：兼顾美观与生物相容性的“新兴力量”
随着美学修复需求的提升,陶瓷材料因色泽接近自然牙、无金属色差、生物相容性优异等特点，成为种植牙领域的重要补充，其中氧化锆（ZrO₂）和氧化铝（Al₂O₃）最为常见。
氧化锆全瓷
氧化锆是一种高强度陶瓷材料,通过冷等静压成型和高温烧结工艺，其抗弯强度可达900-1200MPa（接近钛合金），且韧性极佳（断裂韧性约10MPa·m¹/²），可满足后牙区的高强度咀嚼需求，其表面可经喷砂、酸蚀处理后形成粗糙面，促进骨组织结合；颜色可通过添加稀土元素调控，实现与邻牙的色泽匹配，氧化锆种植体分为“全锆”和“锆基台+钛种植体”两种形式，前者适合前牙美学区，后者兼顾强度与稳定性，但氧化锆的弹性模量（约210GPa）仍高于人骨，且加工难度大、成本较高，部分患者可能出现“白垩色”透光性不足的问题。
氧化铝陶瓷
氧化铝陶瓷的硬度高（莫氏硬度9）、耐磨性强，早期用于人工骨关节，后引入种植领域，但其抗弯强度仅400-500MPa，韧性较差（断裂韧性约4MPa·m¹/²），易在受力时发生碎裂，目前多作为种植体表面的涂层材料，或与氧化锆复合使用（如氧化铝内核+氧化锆表层），以提升整体强度。
玻璃陶瓷
如硅酸锂玻璃陶瓷,美观性极佳（可模拟牙釉质的半透明度），但强度较低（抗弯强度约300-400MPa），仅适用于前牙区单冠修复，且需避免过大咬合力。
复合材料：性能协同的“多功能整合”
复合材料通过将两种或多种材料复合,旨在结合各组分优势，弥补单一材料的性能缺陷，目前种植牙领域常用的复合材料包括钛复合锆、纤维增强复合材料等。
钛复合锆种植体
该材料以钛或钛合金为基底,表面通过等离子喷涂、溶胶-凝胶法等技术覆盖一层氧化锆涂层，兼具钛金属的骨结合能力和氧化锆的美学性能，钛基底提供良好的初期稳定性，氧化锆涂层则减少金属离子释放风险，适合对金属敏感且需兼顾美观的患者，但涂层与基底间的结合强度是关键，若结合不牢，长期使用可能出现涂层脱落，引发炎症反应。
碳纤维增强聚合物（CFRP）
CFRP以碳纤维为增强体,环氧树脂为基体，重量轻（密度约1.6g/cm³）、弹性模量（约30-50GPa）接近人骨，能有效避免应力屏蔽，但其耐磨性差、易老化，且树脂基体在口腔唾液环境中可能降解，目前仅用于临时种植体或骨引导材料，长期应用受限。
生物活性材料：促进骨再生的“功能性涂层”
生物活性材料本身不作为种植体主体,而是通过涂层或表面改性技术，赋予种植体促进骨组织生长、加速骨结合的功能，常用于骨质条件不佳的患者。
羟基磷灰石（HA）涂层
羟基磷灰石（Ca₁₀(PO₄)₆(OH)₂）是人体骨组织的主要无机成分（占骨矿物的60%-70%），其化学成分与骨矿物相似，具有生物活性，通过等离子喷涂、电化学沉积等技术将HA涂层覆盖于钛种植体表面，可提供骨细胞附着的“晶核”，促进成骨细胞分化，加速骨结合，但HA涂层的稳定性较差，在酸性口腔环境中易溶解脱落，长期可能导致种植体-骨界面结合力下降，目前多采用“部分涂层”或“梯度涂层”技术提升耐久性。
生物活性玻璃
如45S5生物活性玻璃（含SiO₂、Na₂O、CaO、P₂O₅），植入后可在表面形成类骨磷灰石层，同时释放钙、磷离子，刺激成骨细胞增殖，其与骨组织的结合强度高于HA，但脆性大、强度低，需与钛基底复合使用，适合作为种植体表面的多孔涂层，增强骨整合效果。
各类材料性能对比表
| 材料类型 | 代表材料 | 生物相容性 | 机械强度（抗弯强度） | 弹性模量（GPa） | 美观性 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|---|---|---|---|
| 金属类 | 纯钛（Grade 5） | 优异 | 800-1000MPa | 110 | 差 | 强度高、耐腐蚀、骨结合好 | 金属色差、潜在致敏风险 | 全口种植、后牙区高强度修复 |
| 陶瓷类 | 氧化锆全瓷 | 优异 | 900-1200MPa | 210 | 优 | 美观、无金属过敏、强度高 | 成本高、加工难度大、弹性模量偏高 | 前牙美学区、后牙区种植 |
| 复合材料 | 钛复合锆 | 优异 | 800-1000MPa（基底） | 110-210 | 良好 | 兼具金属强度与陶瓷美观 | 涂层脱落风险 | 对金属敏感的美学区患者 |
| 生物活性材料 | HA涂层钛种植体 | 优异 | 800-1000MPa（基底） | 110 | 中 | 促进骨结合、适合骨质差者 | 涂层易溶解、长期稳定性不足 | 骨量不足、即刻种植 |
种植牙材料的选择逻辑
种植牙材料的选择需综合考虑三大核心因素：骨质条件（骨密度、骨量）、修复位置（前牙/后牙、美学/功能）、患者需求（经济预算、美观要求、过敏史），骨质良好的后牙区优先选择纯钛种植体，兼顾强度与性价比；前牙美学区推荐氧化锆全瓷或钛复合锆种植体，避免金属色差；骨质疏松或需即刻种植的患者，可选择表面HA涂层的钛种植体，加速骨结合；对金属过敏者则需避开钛合金、钴铬合金，优选氧化锆或全瓷材料。
相关问答FAQs
Q1：种植牙材料是不是越贵越好？
A：并非如此，材料的选择需与口腔条件匹配，而非单纯以价格判断，纯钛种植体性价比高，临床应用成熟，适合大多数患者；氧化锆全瓷材料美观性强，但价格较高，且并非所有患者都需要，医生会根据骨质、咬合力、预算等因素综合推荐，盲目追求“贵价材料”可能造成资源浪费，甚至因材料特性与口腔条件不匹配影响使用寿命。
Q2：金属过敏患者适合哪种种植体材料？
A：金属过敏患者需避免含镍、钴、钛等金属元素的种植体，首选氧化锆全瓷种植体，其完全不含金属，生物相容性极佳，且强度能满足前牙及部分后牙区的需求；其次可选择钛复合锆种植体（钛基底被氧化锆完全覆盖，避免金属离子释放）；若骨质条件极差，可考虑表面HA涂层的纯钛种植体，但需确保涂层无破损，减少金属暴露风险，种植前建议进行过敏原检测，明确过敏成分后再与医生沟通方案。
