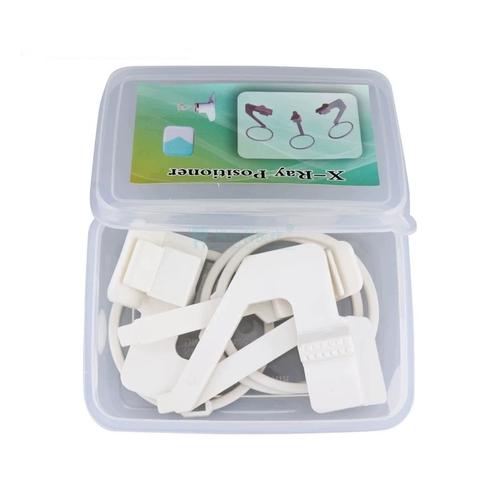

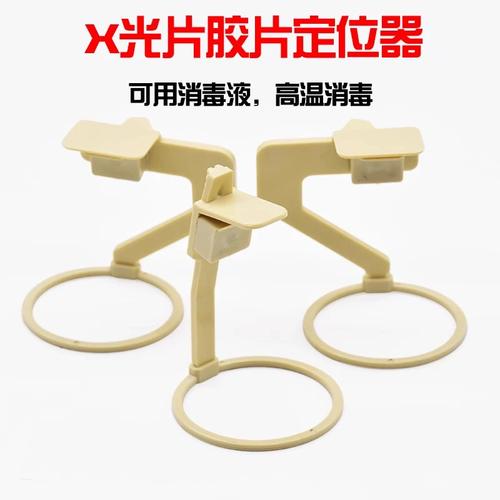

牙片定位器（也称为X光片定位器、牙科定位环或Rinn定位系统）是牙科X光检查中至关重要的辅助工具，主要用于确保X光片（胶片或数字传感器）能被精确、稳定、安全地放置在口腔内，从而获得清晰、失真小的影像，减少辐射暴露，并提高诊断效率。
以下是牙片定位器的通用使用方法,主要针对最常用的平行定位器（如Rinn XCP系列），其他类型（如分角线定位器、个别牙定位器）原理类似，但具体操作有差异。
（图片来源网络，侵删）
🛠 一、 使用前准备
- 个人防护：
- 操作者（牙医或助理）必须佩戴铅衣、铅围脖、铅帽和铅眼镜。
- 确保患者也穿戴好铅防护围裙（特别是甲状腺和性腺部位）。
- 设备检查：
- 检查X光机是否正常工作,参数设置是否正确（如kVp, mA, 时间）。
- 检查定位器是否完好,无损坏、变形。
- 确认使用的胶片类型（传统胶片或数字传感器）是否与定位器匹配。
- 患者沟通：
- 向患者解释操作过程,告知其需要配合的动作（如咬住定位环、保持头部不动、舌头位置等）。
- 确保患者理解并同意。
📍 二、 平行定位器（XCP型）使用步骤（以拍摄上颌后牙为例）
- 选择并安装定位环：
- 根据要拍摄的牙齿位置（前牙、前磨牙、磨牙）选择合适尺寸的定位环（环的大小应能覆盖目标牙区域）。
- 将选定的定位环牢固地安装在X光机的头端（通常有卡槽或螺丝固定）。
- 选择并安装胶片/传感器：
- 取出合适的牙片（传统胶片）或数字传感器。
- 传统胶片： 将胶片放入定位环背面的胶片槽中，确保胶片平整、无褶皱，感光面朝向患者牙齿（通常有标记提示），胶片边缘应完全卡在槽内。
- 数字传感器： 将传感器放入定位环背面的传感器槽中，确保传感器固定牢固，不会松动，注意传感器的方向（如有标记）。
- 放置定位器入口端：
- 嘱患者张大嘴。
- 操作者用拇指和食指捏住定位器的入口端（环的开口部分），将环轻轻放入患者口腔内。
- 关键： 将环的长轴（即环的平面） 与患者牙弓的弧度大致平行，对于上颌后牙，环的平面应与地面大致垂直（或根据具体牙齿位置微调）。
- 调整位置并固定：
- 将环的中心对准目标牙齿区域（拍摄上颌第一磨牙时，将环的中心对准第一磨牙）。
- 嘱患者用后牙轻轻咬住定位环的咬合翼（环两侧突出的部分），咬合翼的作用是：
- 固定定位环在口腔内的位置。
- 帮助患者稳定头部。
- 为操作者提供一个支点。
- 确保患者咬合舒适,不过度用力导致胶片/传感器移位或患者不适。
- 调整X光机头角度（平行投照）：
- 这是获得清晰、无失真影像的核心步骤。
- 平行投照原则： X光机的中心线（光束）应垂直于胶片/传感器平面，并且垂直于目标牙齿的长轴。
- 操作：
- 手持X光机头,使机头的指示灯（如有）对准定位环上的中心标记（通常是一个小孔或凹槽）。
- 调整机头的角度,使机头的长轴（与定位环平面平行的方向）与定位环的平面平行，这意味着机头本身是垂直于地面的（或根据牙弓弧度微调）。
- 确保机头的中心线（光束）精确对准定位环的中心标记，并且垂直于胶片平面，X光束应垂直穿过目标牙齿。
- 设定曝光参数并拍摄：
- 根据患者的体型、拍摄部位（前牙/后牙）以及设备要求，设置合适的曝光参数（kVp, mA, 时间）。
- 确认患者准备好（头部稳定，无移动）。
- 按下曝光按钮,进行X光拍摄。
- 拍摄完成后,立即移开X光机头。
- 取出胶片/传感器：
- 嘱患者放松咬合。
- 轻轻取出定位环。
- 小心地从定位环中取出胶片或传感器。
- 传统胶片： 立即放入显影液（如果是传统胶片）或进行数字化扫描。
- 数字传感器： 将传感器连接到计算机或专用读取器，获取影像。
📐 三、 分角线定位器使用要点
- 原理： 允许X光束以一个非垂直的角度（通常是±20度左右）投照到胶片上，以适应牙齿的倾斜角度，减少影像重叠。
- 关键差异：
- 定位环本身通常没有胶片槽,需要将胶片/传感器用夹子或固定装置单独放置在患者口腔内（如用牙线或专用固定带）。
- 定位器的作用主要是引导X光机头的角度。
- 操作时,需要根据目标牙齿的具体倾斜角度，精确计算并设置X光机头的倾斜角度（拍摄上颌第一磨牙近中根时，可能需要将机头向近中倾斜20度）。
- 对操作者的技术和经验要求更高。
🦷 四、 个别牙定位器使用要点
- 用途： 主要用于拍摄单颗牙齿（尤其是前牙）或特殊部位（如埋伏牙）。
- 特点： 结构更小、更灵活，通常有特殊的固定装置（如带钩、吸盘、或可调节的臂）。
- 操作： 需要将定位器（或其固定装置）精确地固定在目标牙齿的邻牙或对颌牙上，然后将胶片/传感器放置在预定位置，再调整X光机头角度（通常是平行或特定角度）进行拍摄，操作相对复杂，需要更多耐心和技巧。
⚠ 五、 重要注意事项
- 安全第一：
- 始终遵循辐射防护原则,确保非必要的身体部位远离X光束。
- 曝光时确保患者和操作者保持稳定,避免移动。
- 固定牢固： 胶片/传感器在定位环内必须固定非常牢固，任何松动都会导致影像模糊或伪影，咬合翼的咬合力要适当。
- 角度精确： 平行定位器的核心是X光束垂直于胶片平面，分角线定位器的角度计算要准确，角度偏差是导致影像失真的最常见原因。
- 患者配合： 患者的头部姿势、舌头位置（避免干扰）、咬合力控制都非常重要，操作前充分沟通，操作中给予清晰指令。
- 选择合适的定位器： 根据拍摄部位（前牙/后牙）、患者口腔大小、牙弓形态选择合适的定位环类型和尺寸。
- 定期维护： 定期检查定位器是否有变形、损坏，特别是胶片槽或传感器槽是否磨损导致固定不牢。
- 清洁消毒： 每次使用后，必须彻底清洁和消毒定位器（特别是与患者口腔接触的部分），遵循院感控制要求。
- 阅读说明书： 不同品牌和型号的定位器可能有细微差异，务必仔细阅读并遵循其特定的使用说明。
牙片定位器的使用核心在于精确固定胶片/传感器和引导X光束以正确的角度（通常是垂直）投照，熟练掌握平行定位器的操作是基础，分角线和个别牙定位器则需要更深入的理解和技巧。多加练习并在实际操作中不断总结经验，是提高定位技术、获得高质量X光影像的关键。💪🏻
