牙齿矫正过程中,钢丝作为核心部件，其材料特性直接影响矫正效果、舒适度及治疗周期，从早期的普通不锈钢到如今的多功能合金，矫正钢丝材料的迭代推动着正畸技术的发展，为不同口腔状况的患者提供了更精准、高效的解决方案。
牙齿矫正钢丝材料的类型与特性
牙齿矫正钢丝需具备良好的弹性、抗疲劳性、生物相容性及可加工性，以适应牙齿在三维空间中的移动需求，目前主流的矫正钢丝材料主要包括以下几类：
不锈钢丝（Stainless Steel Wire）
不锈钢丝是应用最早、最广泛的矫正钢丝材料，属于铁基合金，主要成分为铁、铬（16%-18%）、镍（8%-10%）及少量钼、锰等元素，其特点是强度高、硬度大、价格低廉，且具有良好的抗腐蚀性和焊接性能，便于弯制各种形状的弓丝。
- 优点：机械性能稳定，不易变形，适用于矫正初期的牙齿排齐和整平阶段，尤其对需要较大支抗的患者（如拔牙病例）提供可靠的力量支持。
- 缺点：弹性模量较高（约180-200 GPa），柔韧性相对不足，在复杂牙齿移动中可能产生较大的摩擦力，且部分患者对镍离子敏感可能引发过敏反应。
- 适用场景：传统金属托槽矫正的主弓丝、结扎丝，以及需要高强度支撑的矫正阶段。
镍钛合金丝（Nickel-Titanium Wire, NiTi Wire）
镍钛合金是镍（Ni）和钛（Ti）按特定比例（通常为55:45或50:50）组成的形状记忆合金，是正畸材料的革命性突破，其核心特性为“超弹性”和“形状记忆效应”：在低温下易变形，达到转变温度后可恢复预设形状，且在形变范围内能提供持续、轻柔的矫正力。
- 优点：超弹性使其在牙齿移动过程中力量释放更柔和，减少患者不适感；低弹性模量（约40-70 GPa）可降低牙齿移动时的阻力，加速排齐和关闭间隙；尤其适合矫正初期的严重拥挤病例。
- 缺点：价格较高，焊接和弯制难度大（需专用设备），且镍离子释放问题可能对极少数镍过敏患者不友好。
- 分类：根据相变温度分为 austenite finish（Af）点不同的丝材，如室温下为奥氏体的“热激活镍钛丝”（需口腔温度激活）和马氏体态的“冷激活镍钛丝”（室温下可直接使用）。
β钛合金丝（Beta-Titanium Wire）
β钛合金以钛（Ti）为主要成分，添加铝（Al）、钒（V）、钼（Mo）等元素，形成具有β相（体心立方结构）的钛合金，典型代表为Ti-6Al-4V，其强度和弹性介于不锈钢和镍钛之间，兼具良好的生物相容性和可加工性。
- 优点：弹性模量适中（约80-90 GPa），柔韧性优于不锈钢，可弯制复杂的曲度（如T型曲、停止曲），适用于矫正中后期的精细调整、转矩控制和牙根移动；耐腐蚀性强，无镍释放风险，适合过敏患者。
- 缺点：价格较高，超弹性不如镍钛，在需要持续轻力移动的排齐阶段效果有限。
- 适用场景：隐形矫正的隐形弓丝、多曲方丝技术（MEAW）的弓丝，以及需要精确控制牙齿三维位置的复杂病例。

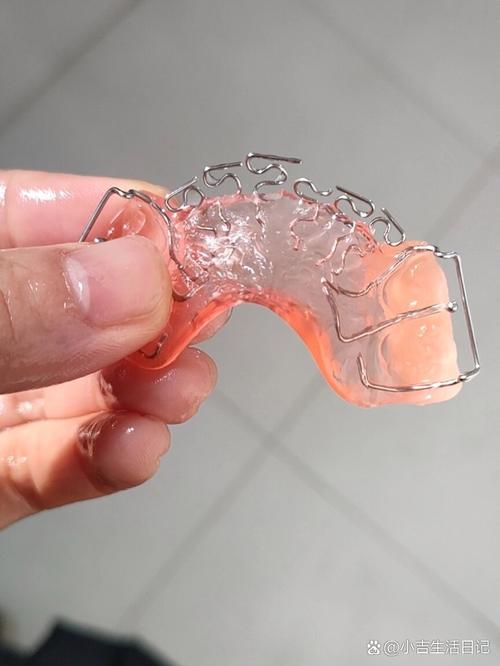

复合涂层钢丝（Coated Composite Wire）
为改善传统钢丝的生物相容性和美观性,近年来出现表面涂层的复合钢丝，如聚四氟乙烯（PTFE）涂层、树脂涂层等，涂层主要作用是减少摩擦力、防止镍离子释放，或提供与牙齿颜色相近的美观效果。
- 优点：PTFE涂层可显著降低弓丝与托槽间的摩擦系数，提高牙齿移动效率；树脂涂层可模拟牙齿色泽，兼顾美观（如陶瓷托槽配套使用）；部分涂层还具有抗菌功能。
- 缺点：涂层可能因长期摩擦或口腔环境磨损脱落，影响性能；生产工艺复杂，成本较高。
不同材料性能对比
为更直观展示各类矫正钢丝的特性,以下从关键参数进行对比：
| 材料类型 | 弹性模量（GPa） | 抗拉强度（MPa） | 超弹性 | 生物相容性 | 价格 | 主要适用阶段 |
|---|---|---|---|---|---|---|
| 不锈钢丝 | 180-200 | 1500-2000 | 无 | 良好 | 低 | 初期排齐、强支抗 |
| 镍钛合金丝 | 40-70 | 800-1200 | 优异 | 良好 | 高 | 严重拥挤排齐、间隙关闭 |
| β钛合金丝 | 80-90 | 1000-1400 | 一般 | 优异 | 中高 | 精细调整、转矩控制 |
| 复合涂层钢丝 | 依赖基材 | 依赖基材 | 依赖基材 | 优异 | 高 | 多阶段（需结合需求） |
材料选择的影响因素
矫正钢丝的选择需综合考虑患者的口腔状况、治疗目标及个人需求：
- 错颌类型：严重拥挤优先选择镍钛丝的轻柔排齐；开颌、深覆颌等复杂病例可能需β钛丝的精细控制。
- 年龄与口腔状态：儿童青少年因牙齿移动快，可多用镍钛丝；成年患者骨改建慢，需兼顾强度与舒适度，β钛丝更适用。
- 矫治器类型：传统金属托槽适配不锈钢丝和镍钛丝；隐形矫正需配合超弹性镍钛丝或β钛丝的隐形弓丝。
- 过敏史：镍过敏患者禁用镍钛丝，选择β钛丝或钛合金丝。
- 经济因素：不锈钢丝性价比高，镍钛丝和β钛丝成本较高，需根据患者预算平衡。
材料创新趋势
随着材料科学的发展,矫正钢丝正朝着智能化、个性化方向进步：
- 可降解材料：如镁合金丝，在完成矫正后可逐渐降解，避免二次手术取出，尚在实验阶段。
- 温度响应型材料：通过外部温度变化激活弓丝的形状记忆，实现可控的牙齿移动，提升精准度。
- 表面纳米改性：通过纳米涂层技术增强弓丝的耐磨性、抗菌性及生物活性，减少并发症。
牙齿矫正钢丝材料的演变,体现了正畸领域对“精准、舒适、高效”的不懈追求，从传统不锈钢到镍钛合金、β钛合金，再到复合涂层材料，每种材料都有其独特的优势与适用场景，临床选择时，需结合患者的具体病情、治疗阶段及个人需求，制定个性化的材料方案，以实现最佳的矫正效果，随着新材料技术的突破，矫正钢丝将有望在智能化、生物相容性等方面实现更大突破，为正畸治疗带来更多可能。
相关问答FAQs
Q1：镍钛矫正钢丝容易扎嘴怎么办？
A：镍钛丝因超弹性较强，末端或弯制不当的部位可能刺激口腔黏膜，可先用正畸蜡覆盖钢丝尖端，减少摩擦；若频繁扎嘴，需及时复诊，医生会调整弓丝长度或弯制圆钝末端，避免黏膜损伤。
Q2：矫正过程中钢丝多久更换一次？
A：钢丝更换频率因人而异，通常每4-8周复诊时调整或更换，初期排齐阶段可能每4-6周更换镍钛丝；中后期精细调整阶段，β钛丝或不锈钢丝可能每6-8周更换一次，具体需根据牙齿移动速度和医生方案确定。
