正畸头侧测量数据图是口腔正畸诊断和治疗设计中的核心工具，基于头颅侧位X线片进行标志点定位和测量分析，通过量化骨骼、牙齿及软组织的形态特征，为判断错畸形类型、制定治疗方案及预测治疗效果提供客观依据，其应用贯穿正畸诊疗全过程,是连接临床检查与治疗决策的桥梁。

头颅侧位片拍摄与数据图基础

头侧测量数据图的准确性首先依赖于头颅侧位片的标准化拍摄，拍摄时需使用头颅定位仪，确保患者眶耳平面（与地面平行）与正中矢状面（与地面垂直）处于标准位置，避免头部旋转、倾斜导致的影像失真，理想的侧位片应清晰显示颅骨、颌骨、牙齿及软组织的轮廓，尤其是蝶鞍、鼻根、眶下缘、颏部等关键结构，为后续标志点定位奠定基础。

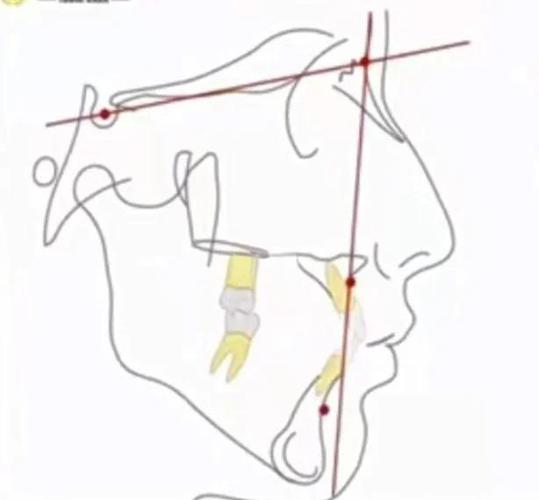

头侧测量数据图的标志点与测量项目

头侧测量数据图的核心是通过标志点定义解剖结构，再基于标志点进行距离、角度等测量，分为硬组织标志点、软组织标志点及对应的测量项目，以下为常见内容：

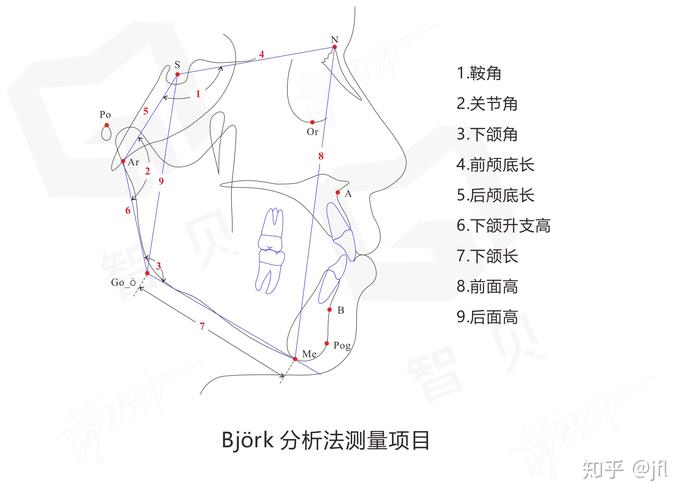

（一）硬组织标志点

硬组织标志点是骨骼结构的关键参考点，需在X线片上清晰可辨，常用标志点如下：

（二）软组织标志点

软组织标志点反映面部侧貌轮廓，与骨骼协调性相关，常用标志点包括：

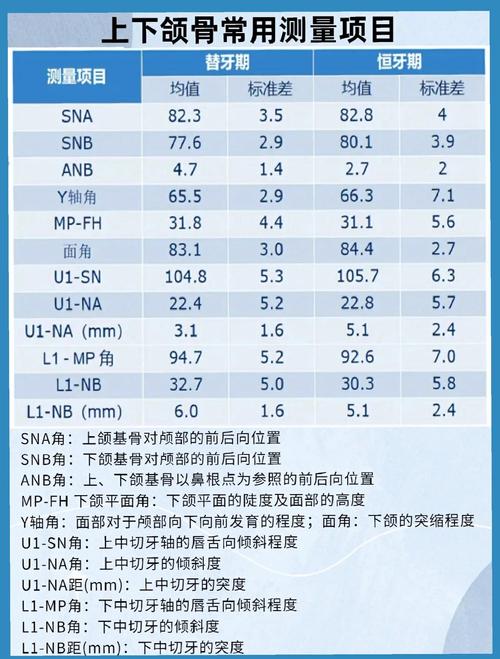

（三）核心测量项目及临床意义

基于上述标志点，可进行骨骼、牙齿、软组织三大类测量，以下为常用项目及其临床意义：

骨骼测量项目
| 测量项目 | 定义 | 临床意义 |
|----------------|----------------------------------------------------------------------|----------------------------------------------------------------------|
| SNA角 | S-N平面与N-A平面的夹角 | 反映上颌骨相对于颅底的前后位置：正常82°±3°，＞84°为上颌前突，＜78°为上颌后缩 |
| SNB角 | S-N平面与N-B平面的夹角 | 反映下颌骨相对于颅底的前后位置：正常80°±3°，＞82°为下颌前突，＜78°为下颌后缩 |
| ANB角 | SNA角与SNB角的差值（ANB=SNA-SNB） | 判断上下颌骨的相对位置关系：正常2°±2°，＞4°为骨性II类（上颌前突/下颌后缩），＜0°为骨性III类（上颌后缩/下颌前突） |
| Wits appraisal | A点、B点分别到过N点且垂直于OC平面的垂线距离（A点垂线-B点垂线） | 评估上下颌骨的相对位置，弥补ANB角在低角/高角病例的误差：正值越大，上颌相对前突 |
| FMA角（下颌平面角） | 下颌平面（Go-Me）与眼耳平面的夹角 | 反映下颌骨的旋转方向：正常25°±5°，＜22°为低角（下颌平面平缓，易深覆合），＞28°为高角（下颌平面陡峭，易开合） |
| NP-FH角 | 鼻根点-颏顶点平面与眼耳平面的夹角 | 反映面部垂直高度比例：正常85°±5°，角度增大下面部高度增加，减小则下面部高度不足 |

牙齿测量项目
| 测量项目 | 定义 | 临床意义 |
|----------------|----------------------------------------------------------------------|----------------------------------------------------------------------|
| U1-NA距离 | 上中切牙切点到NA平面的距离（mm） | 反映上中切牙的突度：正常5mm±2mm，过大需内收，过小需唇展 |
| U1-NA角 | 上中切牙长轴与NA平面的夹角 | 反映上中切牙的倾斜度：正常22°±5°，＞30°提示唇倾，＜15°提示舌倾 |
| L1-NB距离 | 下中切牙切点到NB平面的距离（mm） | 反映下中切牙的突度：正常1mm±2mm，过大需舌向移动，过小需唇向调整 |
| L1-NB角 | 下中切牙长轴与NB平面的夹角 | 反映下中切牙的倾斜度：正常25°±5°，＞35°提示唇倾，＜20°提示舌倾 |
| U1-L1角 | 上下中切牙长轴的夹角 | 反映上下中切牙的轴向关系：正常125°±8°，过小（＜115°）提示“龇牙”，过大（＞135°）提示“深覆合” |
| IMPA角 | 下中切牙长轴与下颌平面的夹角 | 反映下中切牙相对于下颌骨的位置：正常95°±6°，增大提示下切牙唇倾，减小提示舌倾 |

软组织测量项目
| 测量项目 | 定义 | 临床意义 |
|----------------|----------------------------------------------------------------------|----------------------------------------------------------------------|
| 鼻唇角 | 鼻小柱基部与上唇唇缘的交角 | 评估上唇与鼻部的协调性：正常90°±10°，角度减小提示上唇前突，增大提示上唇后缩 |
| 上唇突度（Ls-E）| 上唇突点（Ls）到E线的距离（E线为鼻尖点-颏前点连线） | 反映上唇相对于骨骼的突度：正常2mm±2mm，＞4mm需内收上唇，＜-2mm提示上唇后缩 |
| 下唇突度（Li-E）| 下唇突点（Li）到E线的距离 | 反映下唇相对于骨骼的突度：正常-2mm±2mm，＞2mm提示下唇前突，＜-4mm提示下唇后缩 |
| 颏唇沟深度 | Sn-Pos连线与下唇唇缘的交点到Pos点的距离 | 反映颏部软轮廓的凹陷程度：正常4mm±2mm，过小提示颏部丰满度不足，过大需改善颏部形态 |

头侧测量数据图的临床应用

头侧测量数据图是正畸诊断的“量化眼睛”，其应用贯穿治疗全程：

（一）诊断与分类

通过骨骼测量（如ANB角、SNB角）明确骨性类型（I类、II类、III类），结合牙齿测量（如U1-NA角、L1-NB角）判断牙齿代偿情况（如骨性III类患者常伴上下前牙舌倾），再通过软组织测量评估侧貌协调性（如鼻唇角、唇突度），最终确定错畸形的“病因-机制-类型”（如“骨性II类1分类伴上下前牙唇倾、软组织侧貌突”）。

（二）治疗设计指导

1. 拔牙与非拔牙决策：通过拥挤度（需结合牙模测量）、突度（U1-NA距离/L1-NB距离）、Spee曲线深度等数据，结合患者面型需求，判断是否需拔牙（如突度大、拥挤严重、无生长潜力者倾向拔牙）。
2. 矫治目标设定：根据骨骼类型设定目标，如骨性II类患者需通过上颌磨牙远移或下颌前移改善ANB角；骨性III类患者需抑制下颌生长或促进上颌生长（生长发育期）。
3. 牙齿移动计划：通过牙齿倾斜度（如U1-NA角）设计托槽位置，避免过度唇倾/舌倾；通过Wits appraisal评估上下颌相对位置，指导颌间牵引（如II类牵引促进下颌前移）。

（三）治疗效果预测与评估

治疗前可通过“预测头侧测量图”（如计算机模拟软件）预测治疗后骨骼、牙齿、软组织的变化（如下颌前移后B点位置、下唇突度改善），治疗中定期测量数据调整方案（如发现下切牙唇倾则加强舌向移动），治疗后对比治疗前后的数据变化（如ANB角减小、U1-NA距离减小）评估疗效。

局限性与注意事项

尽管头侧测量数据图是正畸诊疗的重要工具，但需注意其局限性：

1. 二维影像的固有缺陷：无法反映横向骨骼宽度（如上颌宽度不足）、牙根位置、骨皮质厚度等三维信息，复杂病例需结合CBCT；
2. 标志点定位的主观性：部分标志点（如N点、Or点）依赖影像清晰度，不同医生定位可能存在差异，需多次确认或使用自动化软件；
3. 个体差异与动态变化：数据存在种族、年龄、性别差异（如儿童患者需考虑生长潜力），且肌肉张力、姿势等因素会影响软组织测量结果。

临床应用时需结合口内检查、模型分析、面部照片及患者主观需求，综合制定治疗方案，避免“唯数据论”。

相关问答FAQs

问题1：正畸头侧测量数据图能完全替代三维影像吗？
解答：不能，头侧测量数据图是基于二维头颅侧位片的，主要反映矢状向和垂直向关系，无法准确评估横向骨骼宽度（如上颌狭窄）、牙根形态及位置、骨皮质厚度、颞下颌关节等三维信息，对于复杂病例（如严重骨性不对称、埋伏牙定位、骨性III类伴上颌发育不足），需结合CBCT等三维影像进行综合分析，避免二维影像导致的漏诊或误诊。

问题2：为什么不同医生对同一张头侧片的测量结果可能有差异？
解答：主要原因包括三方面：一是标志点定位的主观性，如鼻根点（N）在鼻额缝的清晰度不同、眶点（Or）在眶下缘的最低点判断存在偏差；二是测量工具与方法差异，手工测量（如使用量角器、比例尺）存在人为误差，不同软件的算法（如平面定义、角度计算基准）也可能导致结果不同；三是个人经验差异，新手医生对解剖结构的熟悉度不足，可能影响标志点识别的准确性，为减少误差，临床建议由同一医生多次测量取平均值，或使用标准化测量软件，并严格遵循国际通用的测量标准（如Downs、Tweed分析法）。
