弓丝的热处理方法主要取决于弓丝的具体材料、用途以及期望达到的性能，由于“弓丝”这个词在不同领域可能有不同含义（如乐器弓的弓毛丝、体育弓箭的弓臂材料、工业中的弹簧丝等），这里我将重点讨论最常见的乐器弓（如小提琴、二胡等）的金属弓丝（如调节螺丝、弓毛固定丝等）和体育弓箭的弓臂材料（如木材、玻璃钢、碳纤维、金属合金）的热处理方法。

乐器弓的金属弓丝热处理（如调节螺丝、弓毛固定丝）

这类弓丝通常由碳钢、不锈钢或特殊合金制成，需要具备良好的弹性、强度、韧性和耐腐蚀性,热处理的主要目的是：

1. 提高硬度和强度： 增加耐磨性和抗变形能力。
2. 获得适当的韧性： 避免过硬导致脆性断裂。
3. 消除内应力： 加工过程中产生的应力可能导致变形或开裂。
4. 改善耐腐蚀性（针对碳钢）： 通过表面处理实现。

常用热处理工艺

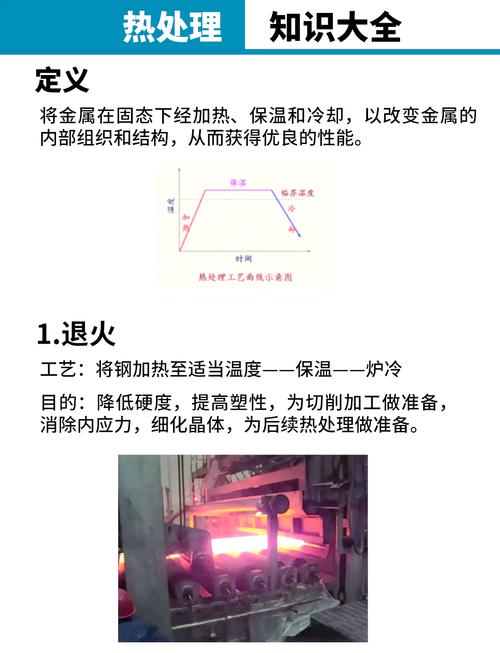

1. 退火：

   • 目的： 软化材料，降低硬度，提高塑性，消除内应力，为后续加工（如冷镦、车削）做准备,或作为最终处理以获得韧性和尺寸稳定性。
   • 方法： 将丝材加热到Ac₁ + (30-50°C)（亚共析钢）或Ac₃ + (30-50°C)（过共析钢，注意避免网状碳化物），保温一段时间（时间取决于丝径和装炉量），然后随炉缓冷或等温退火。
   • 应用： 原材料软化退火、中间退火（冷加工后软化）、去应力退火（加工后消除应力）。

2. 淬火 + 回火：

   • 目的： 获得高强度、高硬度和良好韧性的综合性能（调质处理）,这是提高弓丝机械性能最常用的方法。
   • 方法：
     • 淬火： 加热到Ac₃ + (30-50°C)（亚共析钢）或Acm + (30-50°C)（过共析钢），保温后快速冷却（水冷、油冷或聚合物溶液冷却）,目的是获得高硬度的马氏体组织。
     • 回火： 淬火后的弓丝（马氏体组织硬而脆）必须立即回火，加热到低于Ac₁的某一温度（根据所需硬度和韧性选择，通常在150-650°C范围），保温一段时间，然后空冷或油冷。
   • 关键点： 回火温度是决定最终性能的关键，低温回火（150-250°C）获得高硬度、较高强度和一定韧性；中温回火（350-500°C）获得较高弹性极限和屈服强度；高温回火（500-650°C）获得良好的塑性和韧性，但强度和硬度降低，乐器弓丝通常需要中温或中高温回火以获得良好的弹性和韧性,避免脆断。

3. 表面硬化处理（针对碳钢弓丝）：

   • 目的： 提高表面硬度、耐磨性和疲劳强度,同时保持心部良好的韧性。
   • 常用方法：
     • 渗碳： 在渗碳介质（如气体渗碳剂）中加热到900-950°C，保温使碳原子渗入表层（深度通常0.1-0.5mm），然后直接淬火+低温回火（160-180°C）,适用于要求高耐磨性的部位。
     • 氮化： 在500-570°C的氨气或其他含氮介质中加热保温，使氮原子渗入表层形成高硬度氮化物层（深度通常0.1-0.3mm），变形小，耐磨性、耐蚀性、疲劳强度好，但工艺时间长，成本高，适用于精密、要求高耐磨耐蚀的弓丝部件。
     • 高频感应淬火/火焰淬火： 快速加热丝材表层（几秒到几十秒）到奥氏体化温度，然后快速冷却（喷水或浸液），硬化层深度可控，效率高，变形相对较小,适用于局部需要高硬度的部位。

4. 稳定化处理：


   （图片来源网络，侵删）
   • 目的： 进一步消除淬火和回火后残留的微小应力，稳定组织,防止长期使用中变形或尺寸变化。
   • 方法： 在回火温度以下（通常120-200°C）长时间保温（数小时甚至数十小时）,然后缓慢冷却。

5. 表面处理（非热处理，但常配合热处理）：

   • 发黑处理： 碱性氧化或酸性氧化，在表面形成致密的四氧化三铁保护膜，提高耐蚀性，外观呈黑色,常用于碳钢弓丝。
   • 镀铬/镀镍： 电化学沉积，提供优异的耐蚀性和装饰性外观,常用于不锈钢或碳钢弓丝。
   • 达克罗： 锌铬涂层，提供极佳的耐蚀性,尤其适用于恶劣环境。

乐器弓金属丝热处理注意事项

• 精确控制温度和时间： 这是获得理想组织和性能的关键。
• 保护气氛： 加热时最好使用保护气氛（如氮气、氩气）或控制气氛炉，防止氧化脱碳,脱碳会显著降低疲劳强度和耐磨性。
• 冷却介质选择： 根据材料尺寸、形状和淬透性选择合适的淬火介质（水、油、聚合物溶液）,避免开裂或淬不透。
• 回火及时性： 淬火后应尽快回火,防止开裂。
• 清洗： 热处理前后需要彻底清洗，去除油污、氧化皮等。
• 质量检测： 热处理后需进行硬度检测（如洛氏HRC、维氏HV）、金相组织检查、外观检查（裂纹、变形）等。

体育弓箭的弓臂材料热处理

弓臂材料种类繁多,热处理方式差异巨大：

1. 木材（如紫杉木、枫木、竹木复合）：

   • 主要处理： 干燥（自然干燥、窑内干燥、除湿干燥）是核心工艺，目的是将木材含水率降低到使用环境平衡含水率（通常8-12%），防止日后变形、开裂，干燥过程本身可以看作是一种“热处理”。
   • 定型/弯曲处理： 在高温高湿环境中（如蒸煮、蒸汽熏蒸）使木材软化，然后弯曲成所需弧度，再在低温干燥条件下固定形状,这是制作复合弓或反曲弓的关键步骤。
   • 表面处理： 涂装（清漆、色漆）、浸渍（如环氧树脂）以防水、防潮、保护表面、增强强度，这些涂层或浸渍剂在固化时需要加热（烘烤）。

2. 玻璃钢（玻璃纤维增强树脂）：

   • 主要处理： 固化，将浸渍了树脂（如环氧树脂、不饱和聚酯）的玻璃纤维布层叠在模具中，然后在一定温度和压力下固化成型，固化温度和时间取决于树脂体系，目的是使树脂完全交联固化,获得高强度和刚度。
   • 后固化： 有时在成型后进行二次加热处理，使固化更完全,提高耐热性和强度。
   • 表面处理： 通常不需要额外的热处理，但表面可能需要打磨、抛光或涂装。

3. 碳纤维增强树脂：

   • 主要处理： 固化，与玻璃钢类似，将预浸料或浸渍碳纤维布在模具中，在高温高压下固化成型，固化温度通常高于玻璃钢（120-180°C），压力要求也更高，目的是获得高刚度、高强度、低重量的复合材料。
   • 后固化： 同样可能进行,以优化性能。
   • 表面处理： 类似玻璃钢。

4. 金属合金（如铝合金、钛合金、钢）：

   • 目的： 提高强度、韧性、疲劳强度，减轻重量（针对铝合金、钛合金）。
   • 常用工艺：
     • 固溶处理 + 时效硬化： 主要用于可热处理强化的铝合金（如2xxx, 6xxx, 7xxx系）和钛合金，固溶加热到高温使合金元素溶入固溶体，快速冷却（淬火）形成过饱和固溶体,然后在较低温度下时效析出强化相。
     • 退火： 软化材料，消除应力，改善塑性（如冷加工后的退火）。
     • 淬火 + 回火： 主要用于钢制弓臂或连接件，获得高强度和韧性（同乐器弓丝）。
     • 表面处理： 阳极氧化（铝合金）、喷丸强化（提高疲劳强度）、涂层（防腐蚀、装饰）。

体育弓臂热处理注意事项

• 材料特性： 必须根据具体材料选择合适的工艺参数（温度、时间、压力）。
• 模具设计： 对于复合材料,模具精度和热膨胀系数控制至关重要。
• 工艺控制： 温度均匀性、压力控制、真空度（如有）直接影响最终产品质量。
• 无损检测： 对于金属和复合材料弓臂，可能需要进行超声波、X射线等检测,确保内部无缺陷。

• 明确弓丝材料是前提： 金属丝？木材？复合材料？不同材料热处理天差地别。
• 明确性能要求： 需要高硬度？高弹性？高韧性？耐腐蚀？轻量化？
• 选择合适工艺：
  • 金属弓丝（乐器/体育）： 退火、淬火+回火（调质）、表面硬化（渗碳、氮化、感应淬火）、稳定化处理、表面处理（发黑、镀铬）。
  • 木材弓臂： 干燥、定型/弯曲处理（高温高湿软化+低温固定）、表面涂装固化。
  • 复合材料弓臂（玻璃钢/碳纤维）： 树脂固化（高温高压）、后固化、表面处理。
  • 金属合金弓臂： 固溶+时效（铝/钛）、退火、淬火+回火（钢）。
• 严格工艺控制： 温度、时间、气氛、压力等参数的精确控制是保证质量的关键。
• 安全与环保： 热处理涉及高温、有害介质（淬火液、渗碳剂、酸洗液等）,需严格遵守安全操作规程和环保要求。

强烈建议： 如果您有具体的弓丝材料牌号或应用场景，请提供更详细的信息，才能给出更精确、更有针对性的热处理工艺建议，自行进行热处理，尤其是金属的热处理，需要专业知识和设备，操作不当可能导致材料报废甚至危险，对于乐器维修或弓箭制作,建议寻求专业技师或厂家的服务。
